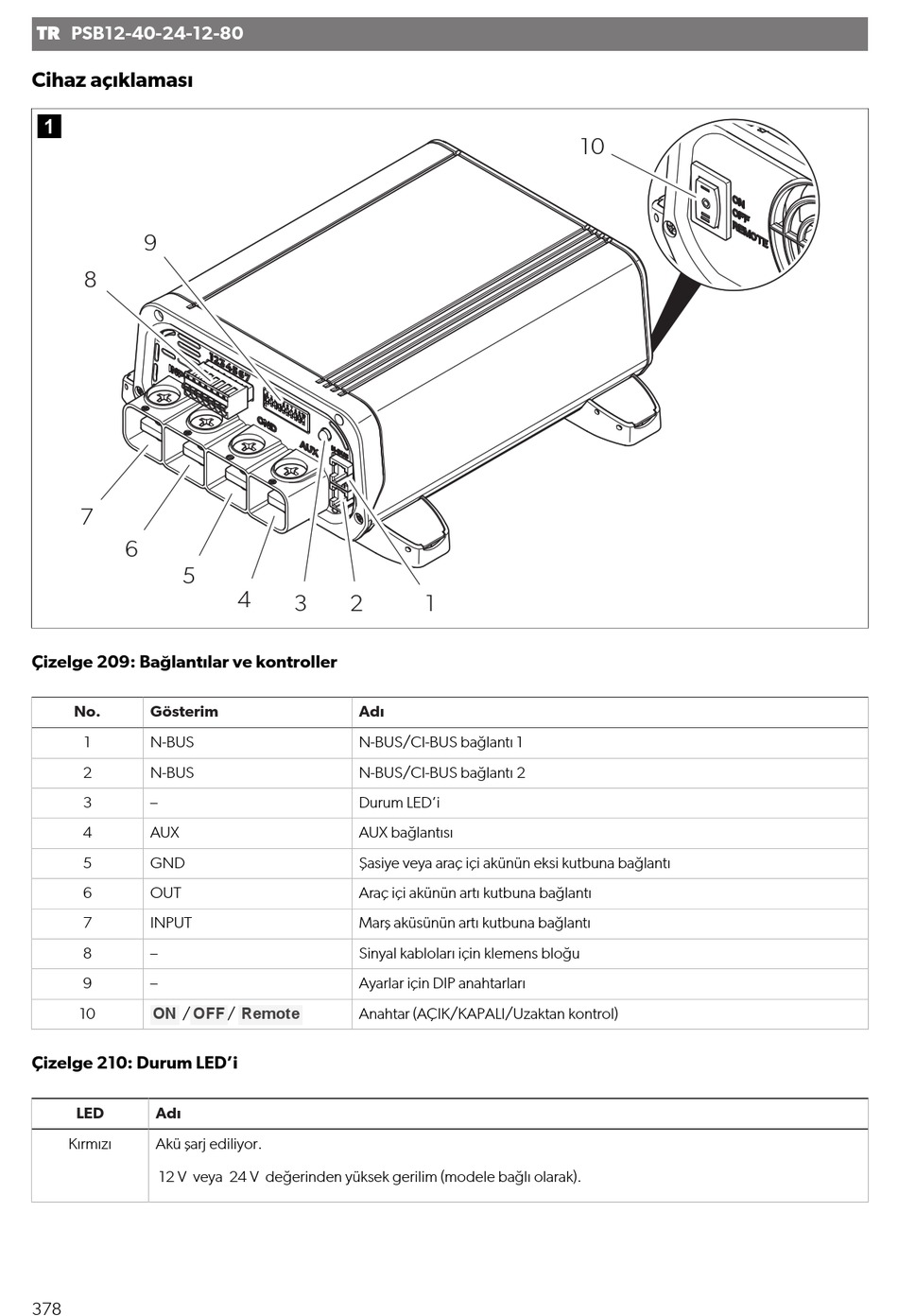

TR PSB12-40-24-12-80
Cihaz açıklaması
9
8
7
6
5
Çizelge 209: Bağlantılar ve kontroller
No.
Gösterim
1
N-BUS
2
N-BUS
3
–
4
AUX
5
GND
6
OUT
7
INPUT
8
–
9
–
ON
OFF
10
/
Çizelge 210: Durum LED'i
LED
Adı
Kırmızı
Akü şarj ediliyor.
12 V veya 24 V değerinden yüksek gerilim (modele bağlı olarak).
378
4
3
2
Adı
N-BUS/CI-BUS bağlantı 1
N-BUS/CI-BUS bağlantı 2
Durum LED'i
AUX bağlantısı
Şasiye veya araç içi akünün eksi kutbuna bağlantı
Araç içi akünün artı kutbuna bağlantı
Marş aküsünün artı kutbuna bağlantı
Sinyal kabloları için klemens bloğu
Ayarlar için DIP anahtarları
Remote
/
Anahtar (AÇIK/KAPALI/Uzaktan kontrol)
10
1
