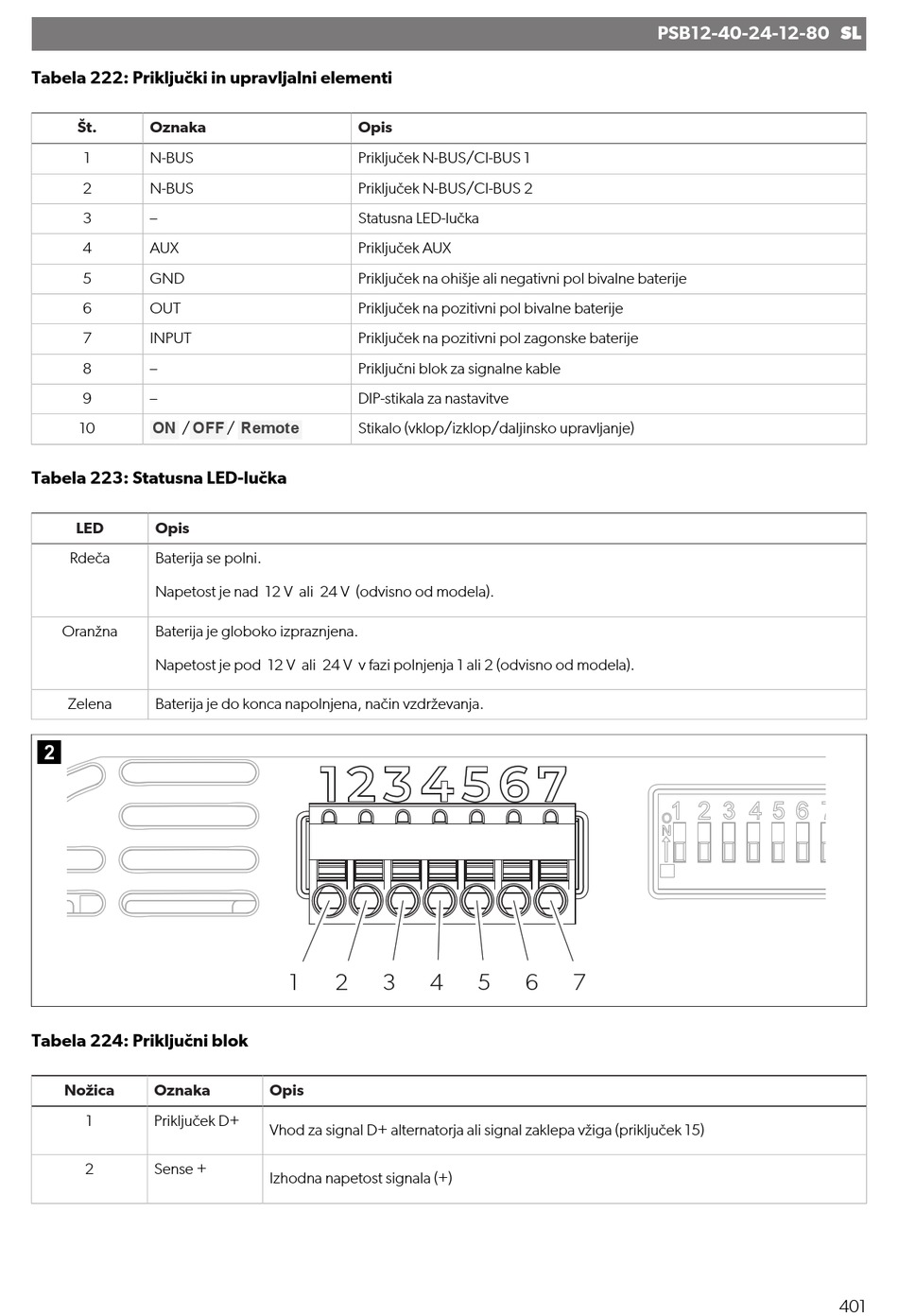

Tabela 222: Priključki in upravljalni elementi
Št.
Oznaka
1
N-BUS
2
N-BUS
3
–
4
AUX
5
GND
6
OUT
7
INPUT
8
–
9
–
ON
OFF
10
/
Tabela 223: Statusna LED-lučka
LED
Opis
Rdeča
Baterija se polni.
Napetost je nad 12 V ali 24 V (odvisno od modela).
Oranžna
Baterija je globoko izpraznjena.
Napetost je pod 12 V ali 24 V v fazi polnjenja 1 ali 2 (odvisno od modela).
Zelena
Baterija je do konca napolnjena, način vzdrževanja.
Tabela 224: Priključni blok
Nožica
Oznaka
1
Priključek D+
2
Sense +
Opis
Priključek N-BUS/CI-BUS 1
Priključek N-BUS/CI-BUS 2
Statusna LED-lučka
Priključek AUX
Priključek na ohišje ali negativni pol bivalne baterije
Priključek na pozitivni pol bivalne baterije
Priključek na pozitivni pol zagonske baterije
Priključni blok za signalne kable
DIP-stikala za nastavitve
Remote
/
Stikalo (vklop/izklop/daljinsko upravljanje)
1
2
3
Opis
Vhod za signal D+ alternatorja ali signal zaklepa vžiga (priključek 15)
Izhodna napetost signala (+)
4
5
6
7
