LT PSB12-40-24-12-80
3 – prie salono neigiamojo poliaus, naudodami 1 mm² skerspjūvio kabelį. Ši jungtis sumažins įtampos kritimą
maitinimo kabeliuose įkrovimo proceso metu naudojant elektroninį valdymo prietaisą.
10. Neprivaloma, taikoma tik modeliams PSB12-40, PSB12-80, PSB24-40, PSB24-60: Prijunkite prietaisą
AUX
prie
jungties, žr. prijungimo schemą
puslapyje 525).
Prijungimo variantas A
Prijungimo variantas pagrindiniam montavimui su 12 V arba 24 V akumuliatoriais.
Norėdami prijungti akumuliatoriaus įkroviklį darykite taip, kaip parodyta.

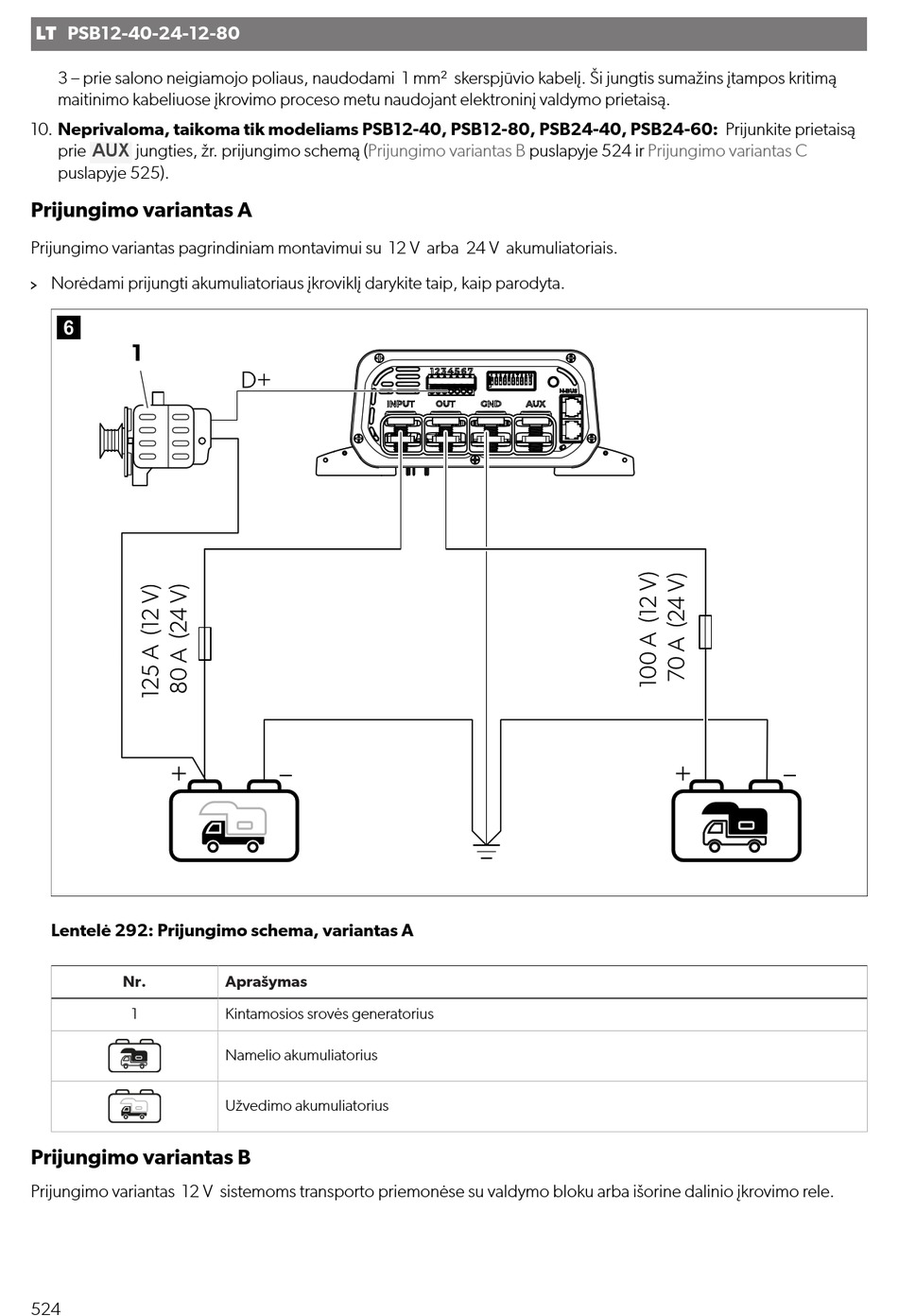

Lentelė 292: Prijungimo schema, variantas A
Nr.
1
Prijungimo variantas B
Prijungimo variantas 12 V sistemoms transporto priemonėse su valdymo bloku arba išorine dalinio įkrovimo rele.
524
(Prijungimo variantas B
Aprašymas
Kintamosios srovės generatorius
Namelio akumuliatorius
Užvedimo akumuliatorius
puslapyje 524 ir
Prijungimo variantas C
