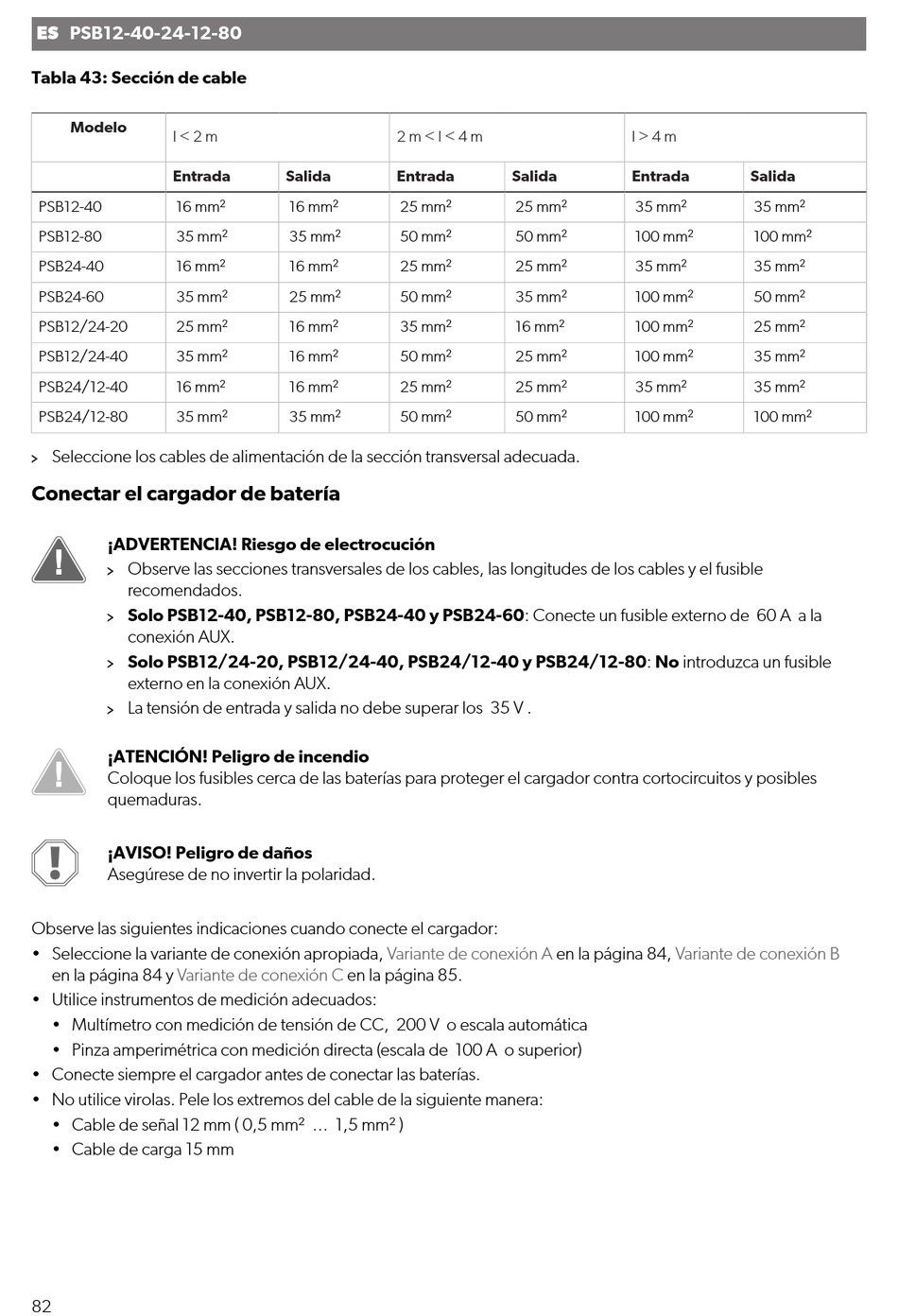

ES PSB12-40-24-12-80
Tabla 43: Sección de cable
Modelo
I < 2 m
Entrada
PSB12-40
16 mm²
PSB12-80
35 mm²
PSB24-40
16 mm²
PSB24-60
35 mm²
PSB12/24-20
25 mm²
PSB12/24-40
35 mm²
PSB24/12-40
16 mm²
PSB24/12-80
35 mm²
Seleccione los cables de alimentación de la sección transversal adecuada.
Conectar el cargador de batería
¡ADVERTENCIA! Riesgo de electrocución
Observe las secciones transversales de los cables, las longitudes de los cables y el fusible
recomendados.
Solo PSB12-40, PSB12-80, PSB24-40 y PSB24-60: Conecte un fusible externo de 60 A a la
conexión AUX.
Solo PSB12/24-20, PSB12/24-40, PSB24/12-40 y PSB24/12-80: No introduzca un fusible
externo en la conexión AUX.
La tensión de entrada y salida no debe superar los 35 V .
¡ATENCIÓN! Peligro de incendio
Coloque los fusibles cerca de las baterías para proteger el cargador contra cortocircuitos y posibles
quemaduras.
¡AVISO! Peligro de daños
Asegúrese de no invertir la polaridad.
Observe las siguientes indicaciones cuando conecte el cargador:
• Seleccione la variante de conexión apropiada,
en la página 84 y
Variante de conexión C
• Utilice instrumentos de medición adecuados:
• Multímetro con medición de tensión de CC, 200 V o escala automática
• Pinza amperimétrica con medición directa (escala de 100 A o superior)
• Conecte siempre el cargador antes de conectar las baterías.
• No utilice virolas. Pele los extremos del cable de la siguiente manera:
• Cable de señal 12 mm ( 0,5 mm² ... 1,5 mm² )
• Cable de carga 15 mm
82
2 m < l < 4 m
Salida
Entrada
16 mm²
25 mm²
35 mm²
50 mm²
16 mm²
25 mm²
25 mm²
50 mm²
16 mm²
35 mm²
16 mm²
50 mm²
16 mm²
25 mm²
35 mm²
50 mm²
Variante de conexión A
en la página 85.
l > 4 m
Salida
Entrada
25 mm²
35 mm²
50 mm²
100 mm²
25 mm²
35 mm²
35 mm²
100 mm²
16 mm²
100 mm²
25 mm²
100 mm²
25 mm²
35 mm²
50 mm²
100 mm²
en la página 84,
Variante de conexión B
Salida
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
