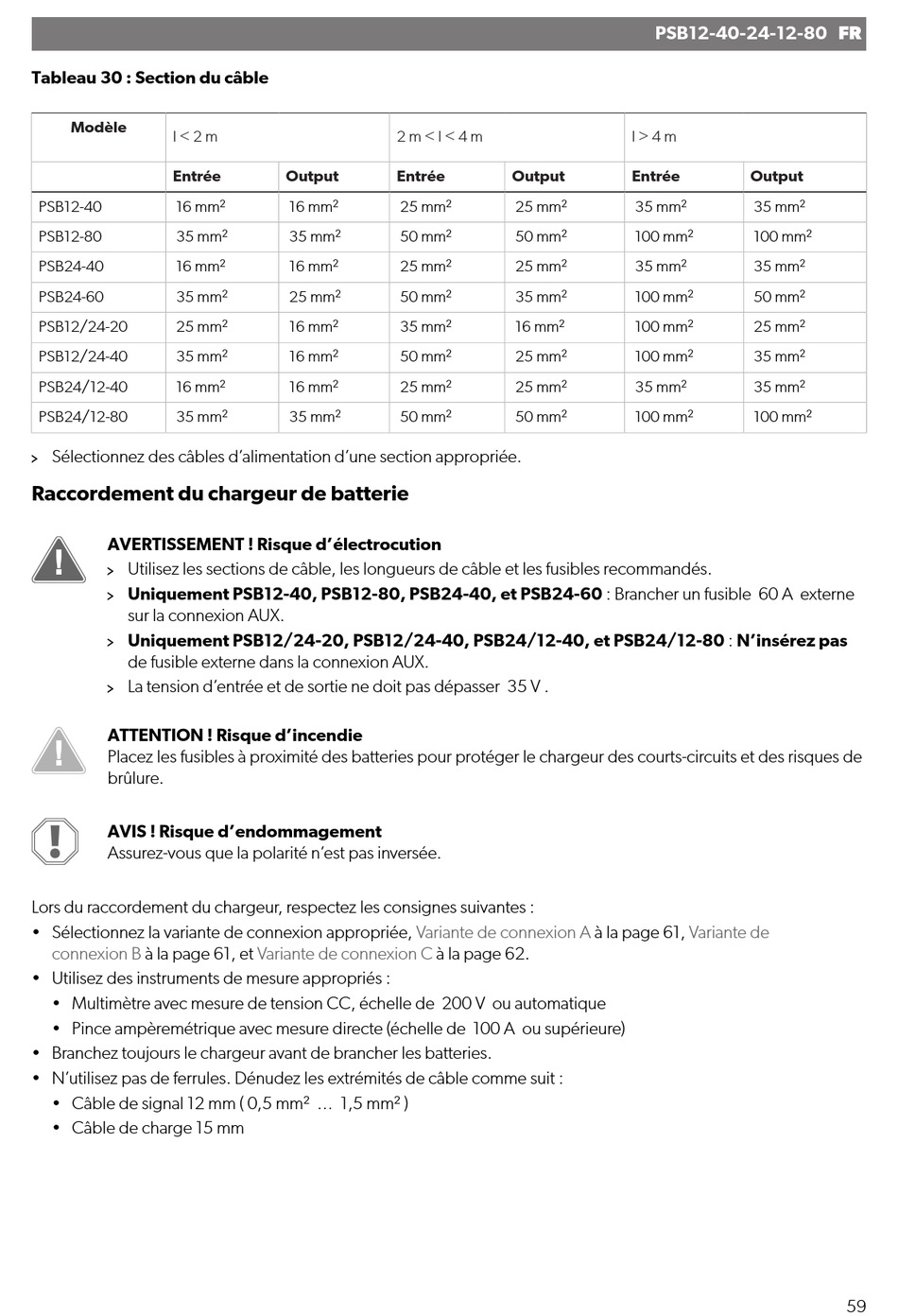

Tableau 30 : Section du câble
Modèle
I < 2 m
Entrée
PSB12-40
16 mm²
PSB12-80
35 mm²
PSB24-40
16 mm²
PSB24-60
35 mm²
PSB12/24-20
25 mm²
PSB12/24-40
35 mm²
PSB24/12-40
16 mm²
PSB24/12-80
35 mm²
Sélectionnez des câbles d'alimentation d'une section appropriée.
Raccordement du chargeur de batterie
AVERTISSEMENT ! Risque d'électrocution
Utilisez les sections de câble, les longueurs de câble et les fusibles recommandés.
Uniquement PSB12-40, PSB12-80, PSB24-40, et PSB24-60 : Brancher un fusible 60 A externe
sur la connexion AUX.
Uniquement PSB12/24-20, PSB12/24-40, PSB24/12-40, et PSB24/12-80 : N'insérez pas
de fusible externe dans la connexion AUX.
La tension d'entrée et de sortie ne doit pas dépasser 35 V .
ATTENTION ! Risque d'incendie
Placez les fusibles à proximité des batteries pour protéger le chargeur des courts-circuits et des risques de
brûlure.
AVIS ! Risque d'endommagement
Assurez-vous que la polarité n'est pas inversée.
Lors du raccordement du chargeur, respectez les consignes suivantes :
• Sélectionnez la variante de connexion appropriée,
connexion B
à la page 61, et
• Utilisez des instruments de mesure appropriés :
• Multimètre avec mesure de tension CC, échelle de 200 V ou automatique
• Pince ampèremétrique avec mesure directe (échelle de 100 A ou supérieure)
• Branchez toujours le chargeur avant de brancher les batteries.
• N'utilisez pas de ferrules. Dénudez les extrémités de câble comme suit :
• Câble de signal 12 mm ( 0,5 mm² ... 1,5 mm² )
• Câble de charge 15 mm
2 m < l < 4 m
Output
Entrée
16 mm²
25 mm²
35 mm²
50 mm²
16 mm²
25 mm²
25 mm²
50 mm²
16 mm²
35 mm²
16 mm²
50 mm²
16 mm²
25 mm²
35 mm²
50 mm²
Variante de connexion A
Variante de connexion C
Output
25 mm²
50 mm²
25 mm²
35 mm²
16 mm²
25 mm²
25 mm²
50 mm²
à la page 61,
à la page 62.
PSB12-40-24-12-80 FR
l > 4 m
Entrée
Output
35 mm²
35 mm²
100 mm²
100 mm²
35 mm²
35 mm²
100 mm²
50 mm²
100 mm²
25 mm²
100 mm²
35 mm²
35 mm²
35 mm²
100 mm²
100 mm²
Variante de
59
