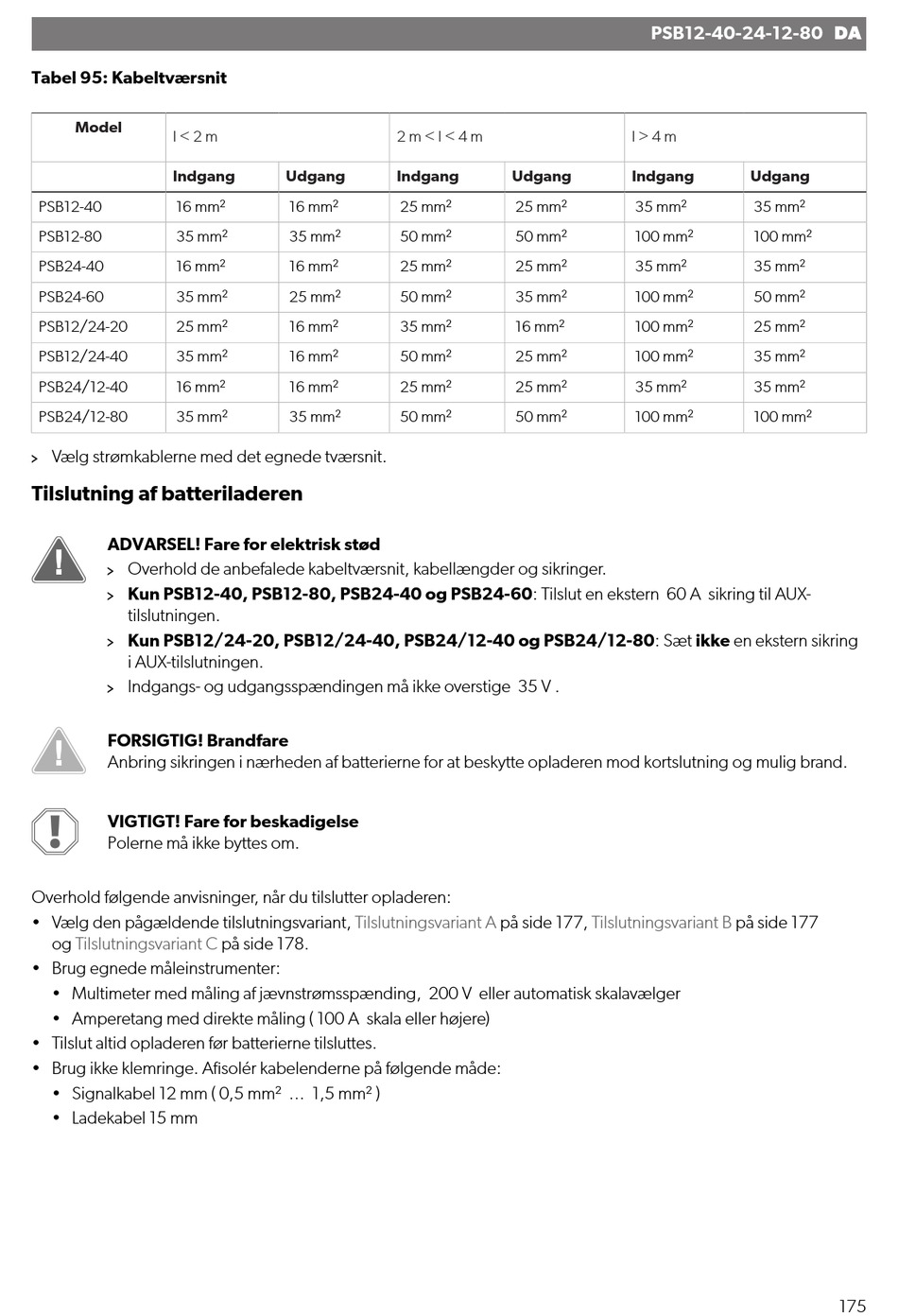

Tabel 95: Kabeltværsnit
Model
I < 2 m
Indgang
PSB12-40
16 mm²
PSB12-80
35 mm²
PSB24-40
16 mm²
PSB24-60
35 mm²
PSB12/24-20
25 mm²
PSB12/24-40
35 mm²
PSB24/12-40
16 mm²
PSB24/12-80
35 mm²
Vælg strømkablerne med det egnede tværsnit.
Tilslutning af batteriladeren
ADVARSEL! Fare for elektrisk stød
Overhold de anbefalede kabeltværsnit, kabellængder og sikringer.
Kun PSB12-40, PSB12-80, PSB24-40 og PSB24-60: Tilslut en ekstern 60 A sikring til AUX-
tilslutningen.
Kun PSB12/24-20, PSB12/24-40, PSB24/12-40 og PSB24/12-80: Sæt ikke en ekstern sikring
i AUX-tilslutningen.
Indgangs- og udgangsspændingen må ikke overstige 35 V .
FORSIGTIG! Brandfare
Anbring sikringen i nærheden af batterierne for at beskytte opladeren mod kortslutning og mulig brand.
VIGTIGT! Fare for beskadigelse
Polerne må ikke byttes om.
Overhold følgende anvisninger, når du tilslutter opladeren:
• Vælg den pågældende tilslutningsvariant,
og
Tilslutningsvariant C
• Brug egnede måleinstrumenter:
• Multimeter med måling af jævnstrømsspænding, 200 V eller automatisk skalavælger
• Amperetang med direkte måling ( 100 A skala eller højere)
• Tilslut altid opladeren før batterierne tilsluttes.
• Brug ikke klemringe. Afisolér kabelenderne på følgende måde:
• Signalkabel 12 mm ( 0,5 mm² ... 1,5 mm² )
• Ladekabel 15 mm
Udgang
16 mm²
35 mm²
16 mm²
25 mm²
16 mm²
16 mm²
16 mm²
35 mm²
Tilslutningsvariant A
på side 178.
2 m < l < 4 m
Indgang
Udgang
25 mm²
25 mm²
50 mm²
50 mm²
25 mm²
25 mm²
50 mm²
35 mm²
35 mm²
16 mm²
50 mm²
25 mm²
25 mm²
25 mm²
50 mm²
50 mm²
på side 177,
PSB12-40-24-12-80 DA
l > 4 m
Indgang
Udgang
35 mm²
35 mm²
100 mm²
100 mm²
35 mm²
35 mm²
100 mm²
50 mm²
100 mm²
25 mm²
100 mm²
35 mm²
35 mm²
35 mm²
100 mm²
100 mm²
Tilslutningsvariant B
på side 177
175
