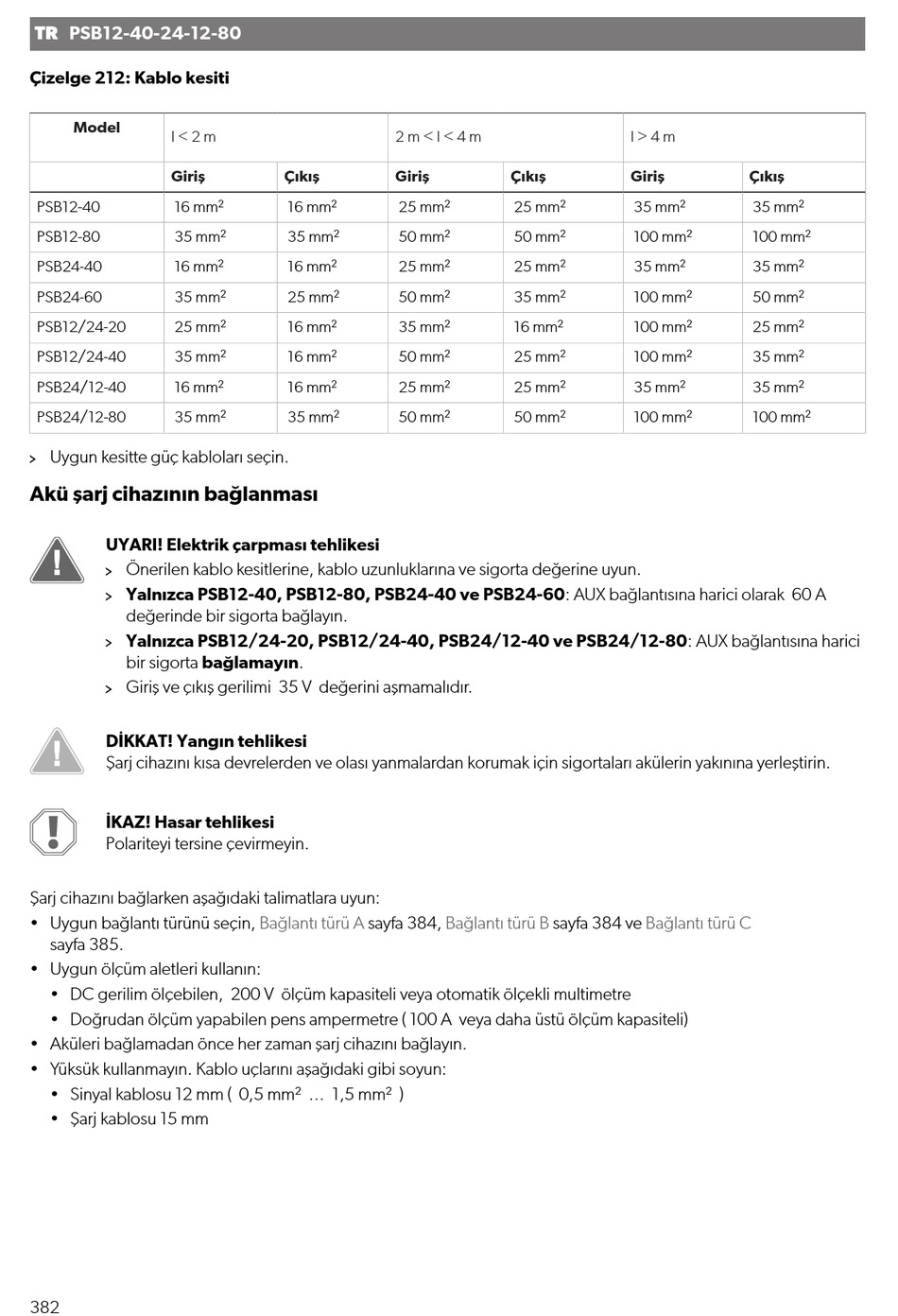

TR PSB12-40-24-12-80
Çizelge 212: Kablo kesiti
Model
I < 2 m
Giriş
PSB12-40
16 mm²
PSB12-80
35 mm²
PSB24-40
16 mm²
PSB24-60
35 mm²
PSB12/24-20
25 mm²
PSB12/24-40
35 mm²
PSB24/12-40
16 mm²
PSB24/12-80
35 mm²
Uygun kesitte güç kabloları seçin.
Akü şarj cihazının bağlanması
UYARI! Elektrik çarpması tehlikesi
Önerilen kablo kesitlerine, kablo uzunluklarına ve sigorta değerine uyun.
Yalnızca PSB12-40, PSB12-80, PSB24-40 ve PSB24-60: AUX bağlantısına harici olarak 60 A
değerinde bir sigorta bağlayın.
Yalnızca PSB12/24-20, PSB12/24-40, PSB24/12-40 ve PSB24/12-80: AUX bağlantısına harici
bir sigorta bağlamayın.
Giriş ve çıkış gerilimi 35 V değerini aşmamalıdır.
DİKKAT! Yangın tehlikesi
Şarj cihazını kısa devrelerden ve olası yanmalardan korumak için sigortaları akülerin yakınına yerleştirin.
İKAZ! Hasar tehlikesi
Polariteyi tersine çevirmeyin.
Şarj cihazını bağlarken aşağıdaki talimatlara uyun:
• Uygun bağlantı türünü seçin,
sayfa 385.
• Uygun ölçüm aletleri kullanın:
• DC gerilim ölçebilen, 200 V ölçüm kapasiteli veya otomatik ölçekli multimetre
• Doğrudan ölçüm yapabilen pens ampermetre ( 100 A veya daha üstü ölçüm kapasiteli)
• Aküleri bağlamadan önce her zaman şarj cihazını bağlayın.
• Yüksük kullanmayın. Kablo uçlarını aşağıdaki gibi soyun:
• Sinyal kablosu 12 mm ( 0,5 mm² ... 1,5 mm² )
• Şarj kablosu 15 mm
382
2 m < l < 4 m
Çıkış
Giriş
16 mm²
25 mm²
35 mm²
50 mm²
16 mm²
25 mm²
25 mm²
50 mm²
16 mm²
35 mm²
16 mm²
50 mm²
16 mm²
25 mm²
35 mm²
50 mm²
Bağlantı türü A
sayfa 384,
Çıkış
25 mm²
50 mm²
25 mm²
35 mm²
16 mm²
25 mm²
25 mm²
50 mm²
Bağlantı türü B
sayfa 384 ve
l > 4 m
Giriş
Çıkış
35 mm²
35 mm²
100 mm²
100 mm²
35 mm²
35 mm²
100 mm²
50 mm²
100 mm²
25 mm²
100 mm²
35 mm²
35 mm²
35 mm²
100 mm²
100 mm²
Bağlantı türü C
