secção transversal de 1 mm² . Esta conexão reduzirá a queda de tensão em cabos de alimentação durante o
processo de carregamento via um aparelho de controlo eletrónico.
10. Opcional; aplicável apenas aos modelos PSB12-40, PSB12-80, PSB24-40 e PSB24-60: Ligue um
AUX
aparelho à entrada
conexão C
na página 108).

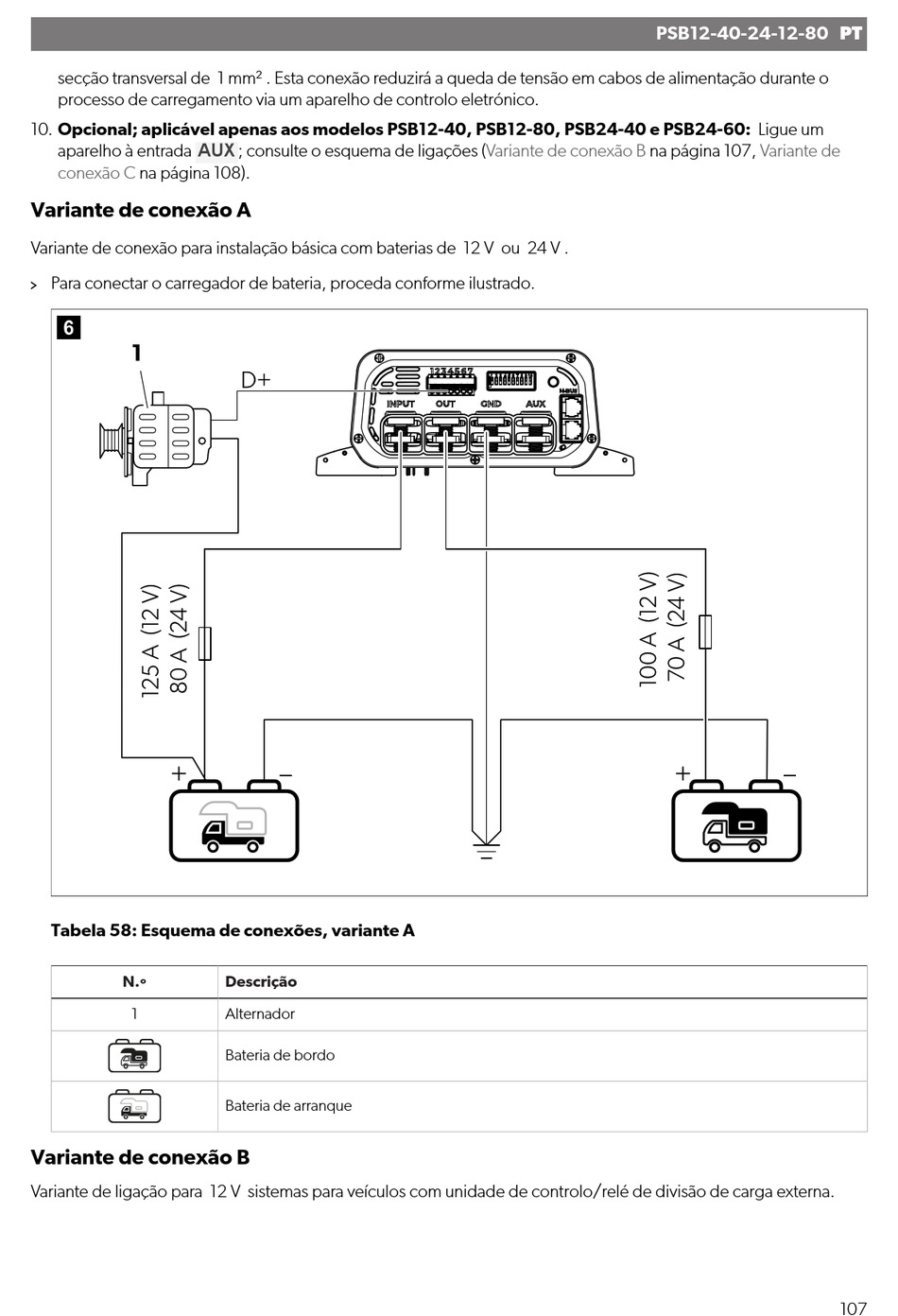

Variante de conexão A
Variante de conexão para instalação básica com baterias de 12 V ou 24 V .
Para conectar o carregador de bateria, proceda conforme ilustrado.
Tabela 58: Esquema de conexões, variante A
N.º
1
Variante de conexão B
Variante de ligação para 12 V sistemas para veículos com unidade de controlo/relé de divisão de carga externa.
; consulte o esquema de ligações
Descrição
Alternador
Bateria de bordo
Bateria de arranque
(Variante de conexão B
na página 107,
PSB12-40-24-12-80 PT
Variante de
107
