CS PSB12-40-24-12-80

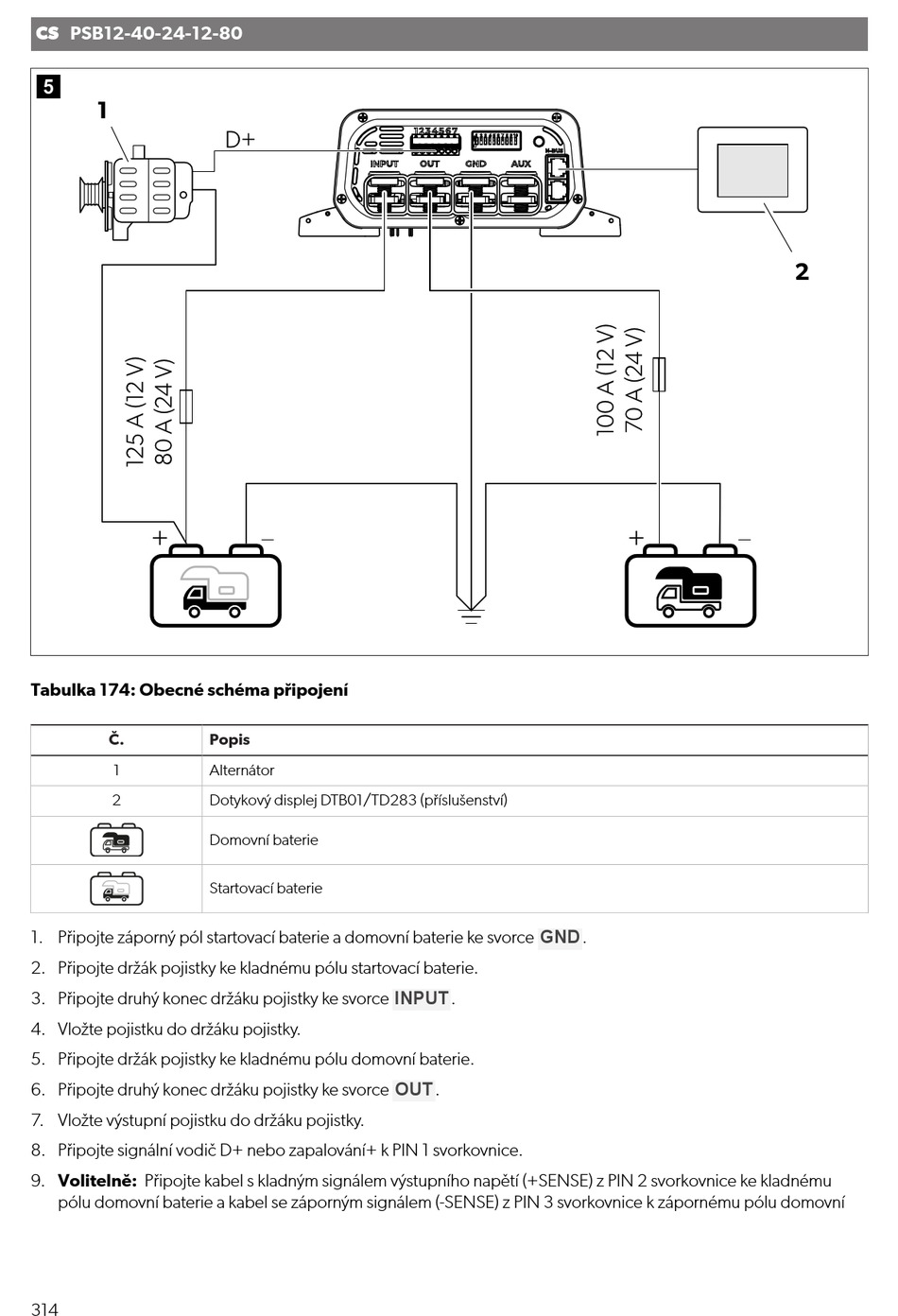

Tabulka 174: Obecné schéma připojení
Č.
1
2
1. Připojte záporný pól startovací baterie a domovní baterie ke svorce
2. Připojte držák pojistky ke kladnému pólu startovací baterie.
3. Připojte druhý konec držáku pojistky ke svorce
4. Vložte pojistku do držáku pojistky.
5. Připojte držák pojistky ke kladnému pólu domovní baterie.
6. Připojte druhý konec držáku pojistky ke svorce
7. Vložte výstupní pojistku do držáku pojistky.
8. Připojte signální vodič D+ nebo zapalování+ k PIN 1 svorkovnice.
9. Volitelně: Připojte kabel s kladným signálem výstupního napětí (+SENSE) z PIN 2 svorkovnice ke kladnému
pólu domovní baterie a kabel se záporným signálem (-SENSE) z PIN 3 svorkovnice k zápornému pólu domovní
314
Popis
Alternátor
Dotykový displej DTB01/TD283 (příslušenství)
Domovní baterie
Startovací baterie
GND
INPUT
.
OUT
.
.
