ES PSB12-40-24-12-80

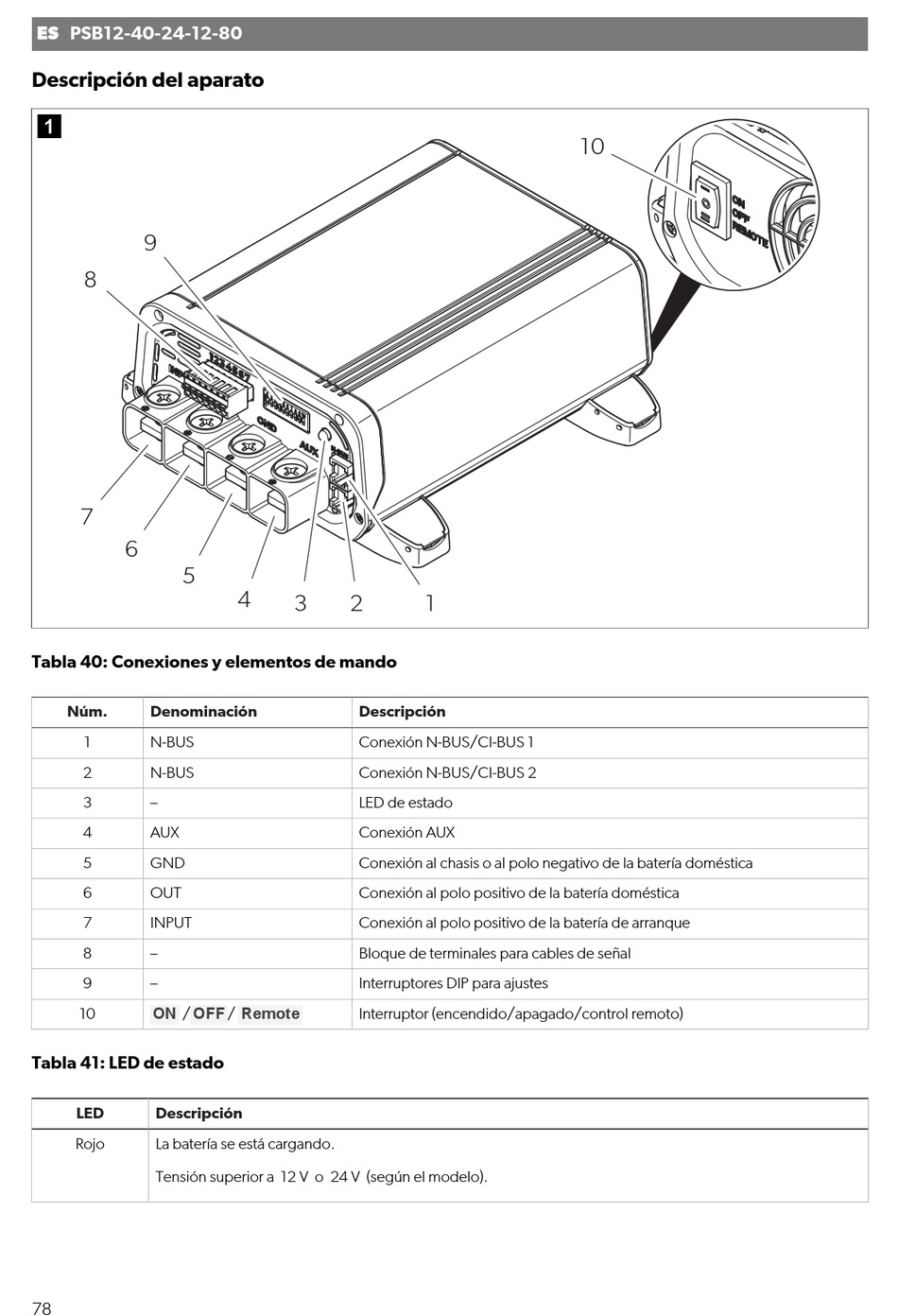

Descripción del aparato
9
8
7
6
5
Tabla 40: Conexiones y elementos de mando
Núm.
Denominación
1
N-BUS
2
N-BUS
3
–
4
AUX
5
GND
6
OUT
7
INPUT
8
–
9
–
ON
OFF
10
/
Tabla 41: LED de estado
LED
Descripción
Rojo
La batería se está cargando.
Tensión superior a 12 V o 24 V (según el modelo).
78
4
3
2
Descripción
Conexión N-BUS/CI-BUS 1
Conexión N-BUS/CI-BUS 2
LED de estado
Conexión AUX
Conexión al chasis o al polo negativo de la batería doméstica
Conexión al polo positivo de la batería doméstica
Conexión al polo positivo de la batería de arranque
Bloque de terminales para cables de señal
Interruptores DIP para ajustes
Remote
/
Interruptor (encendido/apagado/control remoto)
10
1
