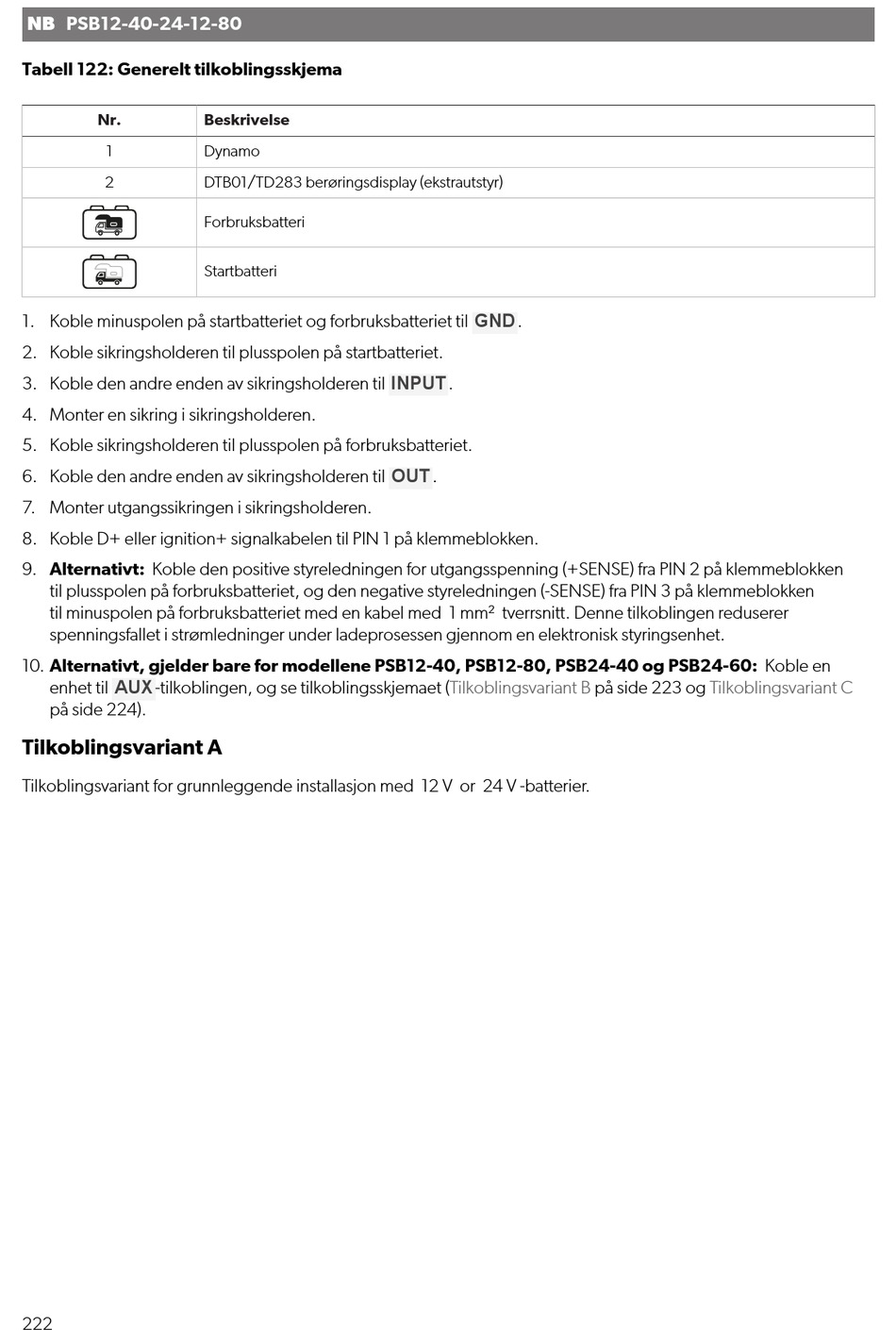

NB PSB12-40-24-12-80
Tabell 122: Generelt tilkoblingsskjema
Nr.
1
2
1. Koble minuspolen på startbatteriet og forbruksbatteriet til
2. Koble sikringsholderen til plusspolen på startbatteriet.
3. Koble den andre enden av sikringsholderen til
4. Monter en sikring i sikringsholderen.
5. Koble sikringsholderen til plusspolen på forbruksbatteriet.
6. Koble den andre enden av sikringsholderen til
7. Monter utgangssikringen i sikringsholderen.
8. Koble D+ eller ignition+ signalkabelen til PIN 1 på klemmeblokken.
9. Alternativt: Koble den positive styreledningen for utgangsspenning (+SENSE) fra PIN 2 på klemmeblokken
til plusspolen på forbruksbatteriet, og den negative styreledningen (-SENSE) fra PIN 3 på klemmeblokken
til minuspolen på forbruksbatteriet med en kabel med 1 mm² tverrsnitt. Denne tilkoblingen reduserer
spenningsfallet i strømledninger under ladeprosessen gjennom en elektronisk styringsenhet.
10. Alternativt, gjelder bare for modellene PSB12-40, PSB12-80, PSB24-40 og PSB24-60: Koble en
AUX
enhet til
-tilkoblingen, og se tilkoblingsskjemaet
på side 224).
Tilkoblingsvariant A
Tilkoblingsvariant for grunnleggende installasjon med 12 V or 24 V -batterier.
222
Beskrivelse
Dynamo
DTB01/TD283 berøringsdisplay (ekstrautstyr)
Forbruksbatteri
Startbatteri
GND
.
INPUT
.
OUT
.
(Tilkoblingsvariant B
på side 223 og
Tilkoblingsvariant C
