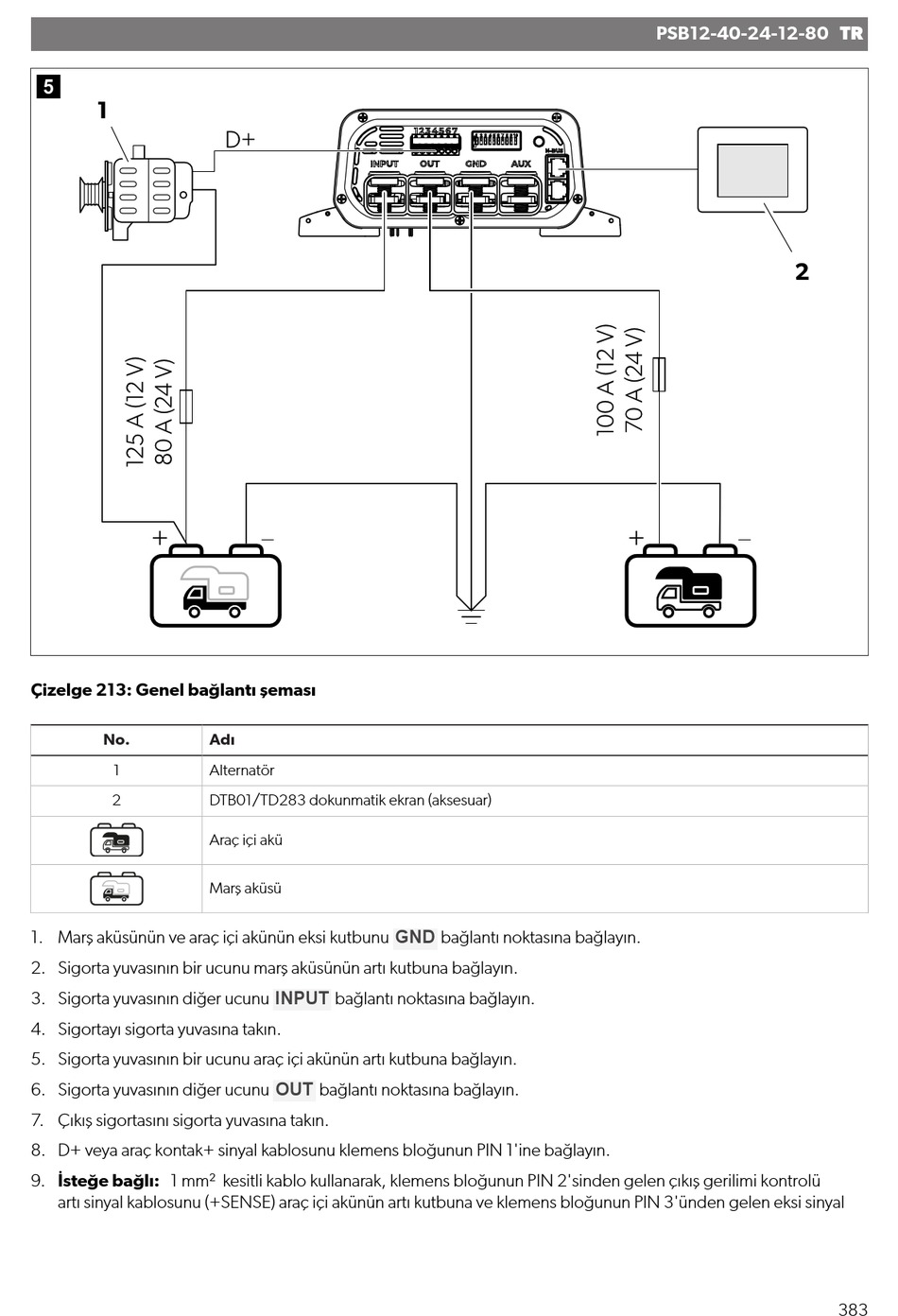

Çizelge 213: Genel bağlantı şeması
No.
1
2
1. Marş aküsünün ve araç içi akünün eksi kutbunu
2. Sigorta yuvasının bir ucunu marş aküsünün artı kutbuna bağlayın.
3. Sigorta yuvasının diğer ucunu
4. Sigortayı sigorta yuvasına takın.
5. Sigorta yuvasının bir ucunu araç içi akünün artı kutbuna bağlayın.
6. Sigorta yuvasının diğer ucunu
7. Çıkış sigortasını sigorta yuvasına takın.
8. D+ veya araç kontak+ sinyal kablosunu klemens bloğunun PIN 1'ine bağlayın.
9. İsteğe bağlı: 1 mm² kesitli kablo kullanarak, klemens bloğunun PIN 2'sinden gelen çıkış gerilimi kontrolü
artı sinyal kablosunu (+SENSE) araç içi akünün artı kutbuna ve klemens bloğunun PIN 3'ünden gelen eksi sinyal
Adı
Alternatör
DTB01/TD283 dokunmatik ekran (aksesuar)
Araç içi akü
Marş aküsü
INPUT
bağlantı noktasına bağlayın.
OUT
bağlantı noktasına bağlayın.
GND
bağlantı noktasına bağlayın.
PSB12-40-24-12-80 TR
383
