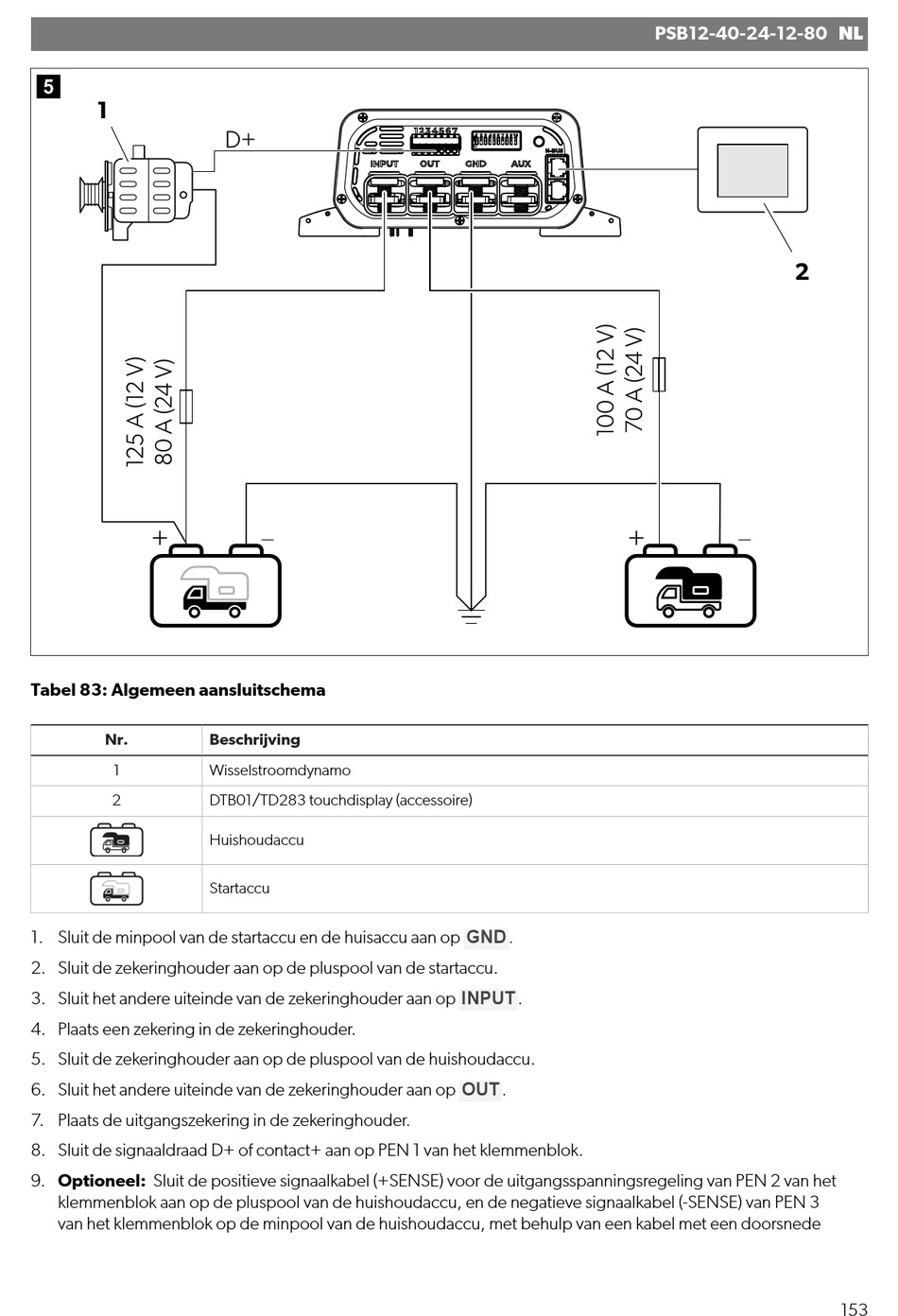

Tabel 83: Algemeen aansluitschema
Nr.
1
2
1. Sluit de minpool van de startaccu en de huisaccu aan op
2. Sluit de zekeringhouder aan op de pluspool van de startaccu.
3. Sluit het andere uiteinde van de zekeringhouder aan op
4. Plaats een zekering in de zekeringhouder.
5. Sluit de zekeringhouder aan op de pluspool van de huishoudaccu.
6. Sluit het andere uiteinde van de zekeringhouder aan op
7. Plaats de uitgangszekering in de zekeringhouder.
8. Sluit de signaaldraad D+ of contact+ aan op PEN 1 van het klemmenblok.
9. Optioneel: Sluit de positieve signaalkabel (+SENSE) voor de uitgangsspanningsregeling van PEN 2 van het
klemmenblok aan op de pluspool van de huishoudaccu, en de negatieve signaalkabel (-SENSE) van PEN 3
van het klemmenblok op de minpool van de huishoudaccu, met behulp van een kabel met een doorsnede
Beschrijving
Wisselstroomdynamo
DTB01/TD283 touchdisplay (accessoire)
Huishoudaccu
Startaccu
GND
.
INPUT
.
OUT
.
PSB12-40-24-12-80 NL
153
