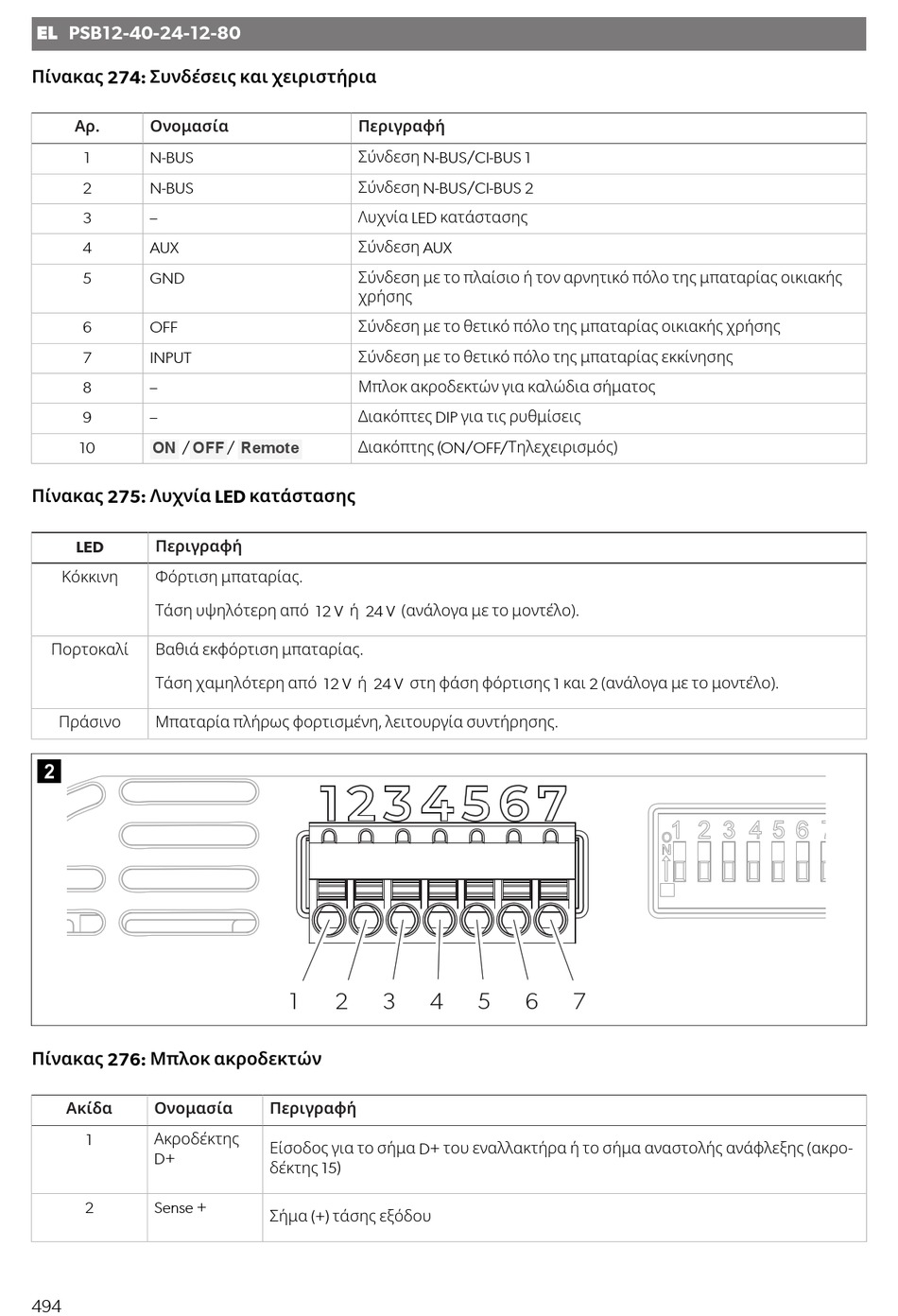

EL PSB12-40-24-12-80
Πίνακας 274: Συνδέσεις και χειριστήρια
Αρ.
Ονομασία
1
N-BUS
2
N-BUS
3
–
4
AUX
5
GND
6
OFF
7
INPUT
8
–
9
–
ON
OFF
10
/
Πίνακας 275: Λυχνία LED κατάστασης
Περιγραφή
LED
Κόκκινη
Φόρτιση μπαταρίας.
Τάση υψηλότερη από 12 V ή 24 V (ανάλογα με το μοντέλο).
Πορτοκαλί
Βαθιά εκφόρτιση μπαταρίας.
Τάση χαμηλότερη από 12 V ή 24 V στη φάση φόρτισης 1 και 2 (ανάλογα με το μοντέλο).
Πράσινο
Μπαταρία πλήρως φορτισμένη, λειτουργία συντήρησης.
Πίνακας 276: Μπλοκ ακροδεκτών
Ακίδα
Ονομασία
Ακροδέκτης
1
D+
2
Sense +
494
Περιγραφή
Σύνδεση N-BUS/CI-BUS 1
Σύνδεση N-BUS/CI-BUS 2
Λυχνία LED κατάστασης
Σύνδεση AUX
Σύνδεση με το πλαίσιο ή τον αρνητικό πόλο της μπαταρίας οικιακής
χρήσης
Σύνδεση με το θετικό πόλο της μπαταρίας οικιακής χρήσης
Σύνδεση με το θετικό πόλο της μπαταρίας εκκίνησης
Μπλοκ ακροδεκτών για καλώδια σήματος
Διακόπτες DIP για τις ρυθμίσεις
Διακόπτης (ON/OFF/ Τηλεχειρισμός)
Remote
/
1
2
3
Περιγραφή
Είσοδος για το σήμα D+ του εναλλακτήρα ή το σήμα αναστολής ανάφλεξης (ακρο-
δέκτης 15)
Σήμα (+) τάσης εξόδου
4
5
6
7
