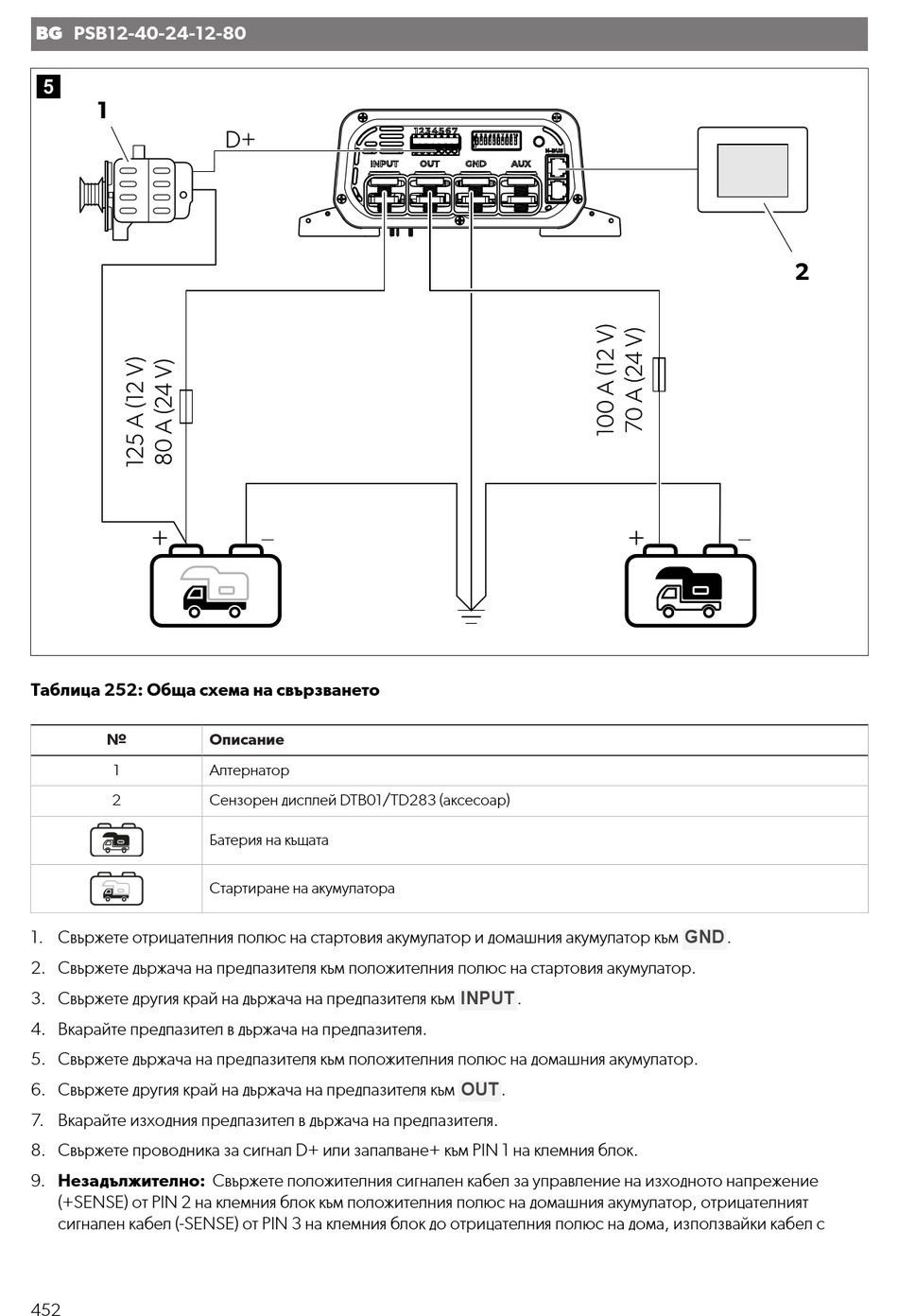

BG PSB12-40-24-12-80
Таблица 252: Обща схема на свързването
№
1
2
1. Свържете отрицателния полюс на стартовия акумулатор и домашния акумулатор към
2. Свържете държача на предпазителя към положителния полюс на стартовия акумулатор.
3. Свържете другия край на държача на предпазителя към
4. Вкарайте предпазител в държача на предпазителя.
5. Свържете държача на предпазителя към положителния полюс на домашния акумулатор.
6. Свържете другия край на държача на предпазителя към
7. Вкарайте изходния предпазител в държача на предпазителя.
8. Свържете проводника за сигнал D+ или запалване+ към PIN 1 на клемния блок.
9. Незадължително: Свържете положителния сигнален кабел за управление на изходното напрежение
(+SENSE) от PIN 2 на клемния блок към положителния полюс на домашния акумулатор, отрицателният
сигнален кабел (-SENSE) от PIN 3 на клемния блок до отрицателния полюс на дома, използвайки кабел с
452
Описание
Алтернатор
Сензорен дисплей DTB01/TD283 (аксесоар)
Батерия на къщата
Стартиране на акумулатора
INPUT
.
OUT
.
GND
.
