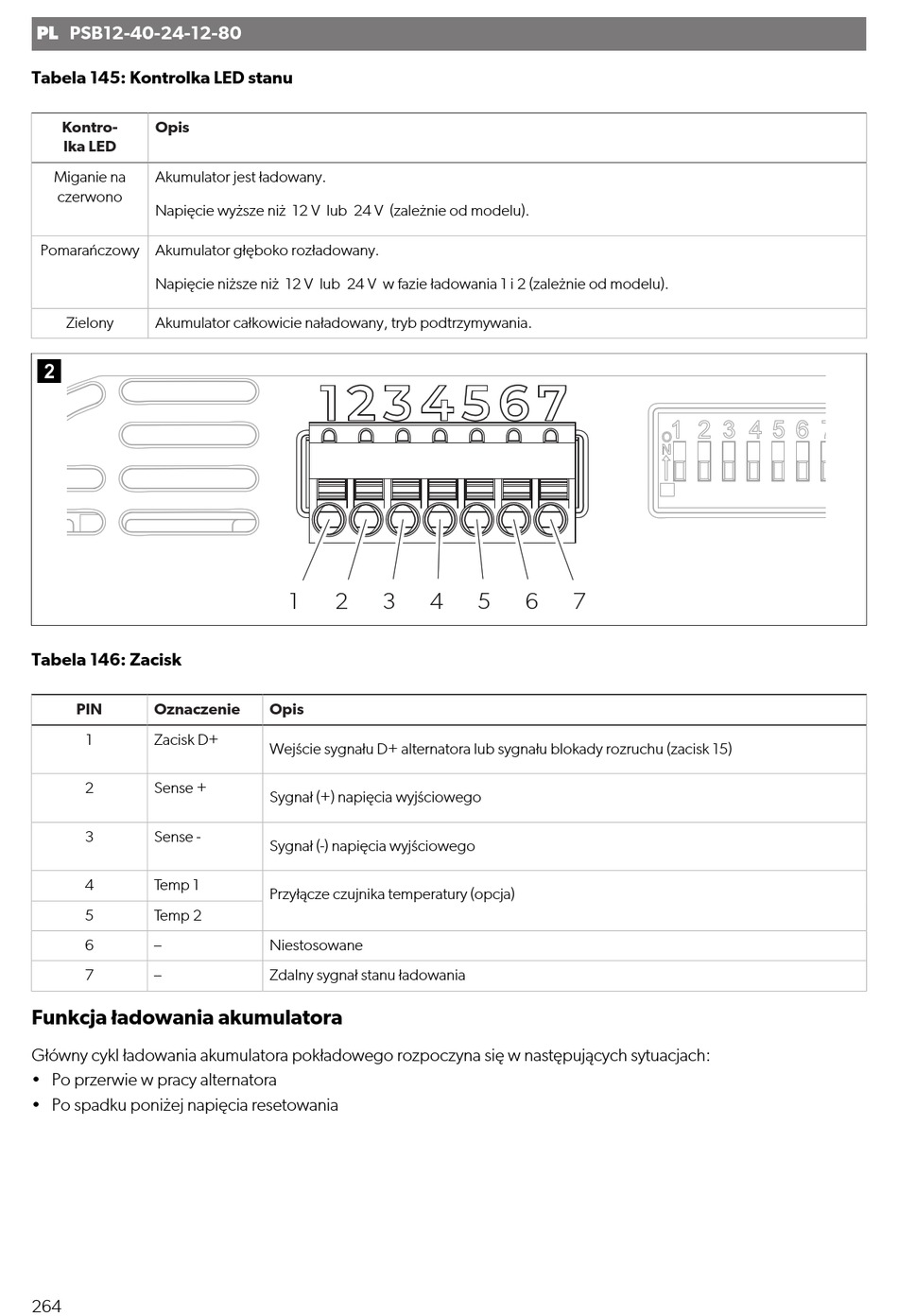

PL PSB12-40-24-12-80
Tabela 145: Kontrolka LED stanu
Kontro- Opis
lka LED
Miganie na Akumulator jest ładowany.
czerwono
Napięcie wyższe niż 12 V lub 24 V (zależnie od modelu).
Pomarańczowy Akumulator głęboko rozładowany.
Napięcie niższe niż 12 V lub 24 V w fazie ładowania 1 i 2 (zależnie od modelu).
Zielony Akumulator całkowicie naładowany, tryb podtrzymywania.

Tabela 146: Zacisk
PIN Oznaczenie
1 Zacisk D+
2 Sense +
3 Sense -
4 Temp 1
5 Temp 2
6 –
7 –
Funkcja ładowania akumulatora
Główny cykl ładowania akumulatora pokładowego rozpoczyna się w następujących sytuacjach:
• Po przerwie w pracy alternatora
• Po spadku poniżej napięcia resetowania
264
1 2 3 4
Opis
Wejście sygnału D+ alternatora lub sygnału blokady rozruchu (zacisk 15)
Sygnał (+) napięcia wyjściowego
Sygnał (-) napięcia wyjściowego
Przyłącze czujnika temperatury (opcja)
Niestosowane
Zdalny sygnał stanu ładowania
5 6 7
