HR PSB12-40-24-12-80

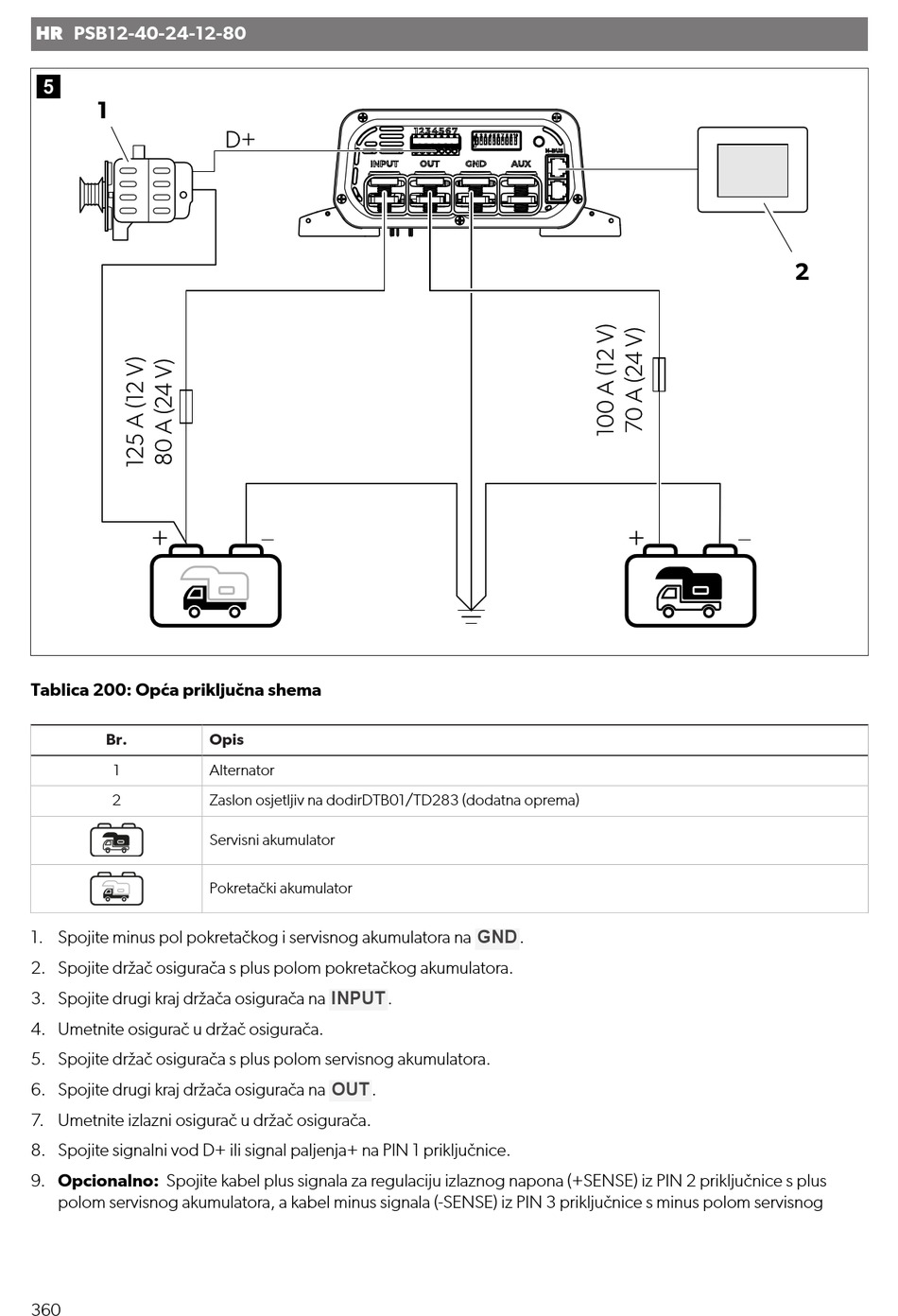

Tablica 200: Opća priključna shema
Br.
1
2
1. Spojite minus pol pokretačkog i servisnog akumulatora na
2. Spojite držač osigurača s plus polom pokretačkog akumulatora.
3. Spojite drugi kraj držača osigurača na
4. Umetnite osigurač u držač osigurača.
5. Spojite držač osigurača s plus polom servisnog akumulatora.
6. Spojite drugi kraj držača osigurača na
7. Umetnite izlazni osigurač u držač osigurača.
8. Spojite signalni vod D+ ili signal paljenja+ na PIN 1 priključnice.
9. Opcionalno: Spojite kabel plus signala za regulaciju izlaznog napona (+SENSE) iz PIN 2 priključnice s plus
polom servisnog akumulatora, a kabel minus signala (-SENSE) iz PIN 3 priključnice s minus polom servisnog
360
Opis
Alternator
Zaslon osjetljiv na dodirDTB01/TD283 (dodatna oprema)
Servisni akumulator
Pokretački akumulator
INPUT
OUT
.
GND
.
.
