akumulatora pomoću kabela presjeka 1 mm² . Ovaj priključak smanjuje pad napona na strujnim kabelima tijekom
postupka punjenja pomoću elektroničkog upravljačkog uređaja.
10. Opcionalno, primjenjivo samo na modele PSB12-40, PSB12-80, PSB24-40, PSB24-60: Spojite uređaj
AUX
na
priključak, pogledajte spojnu shemu
stranici 362).

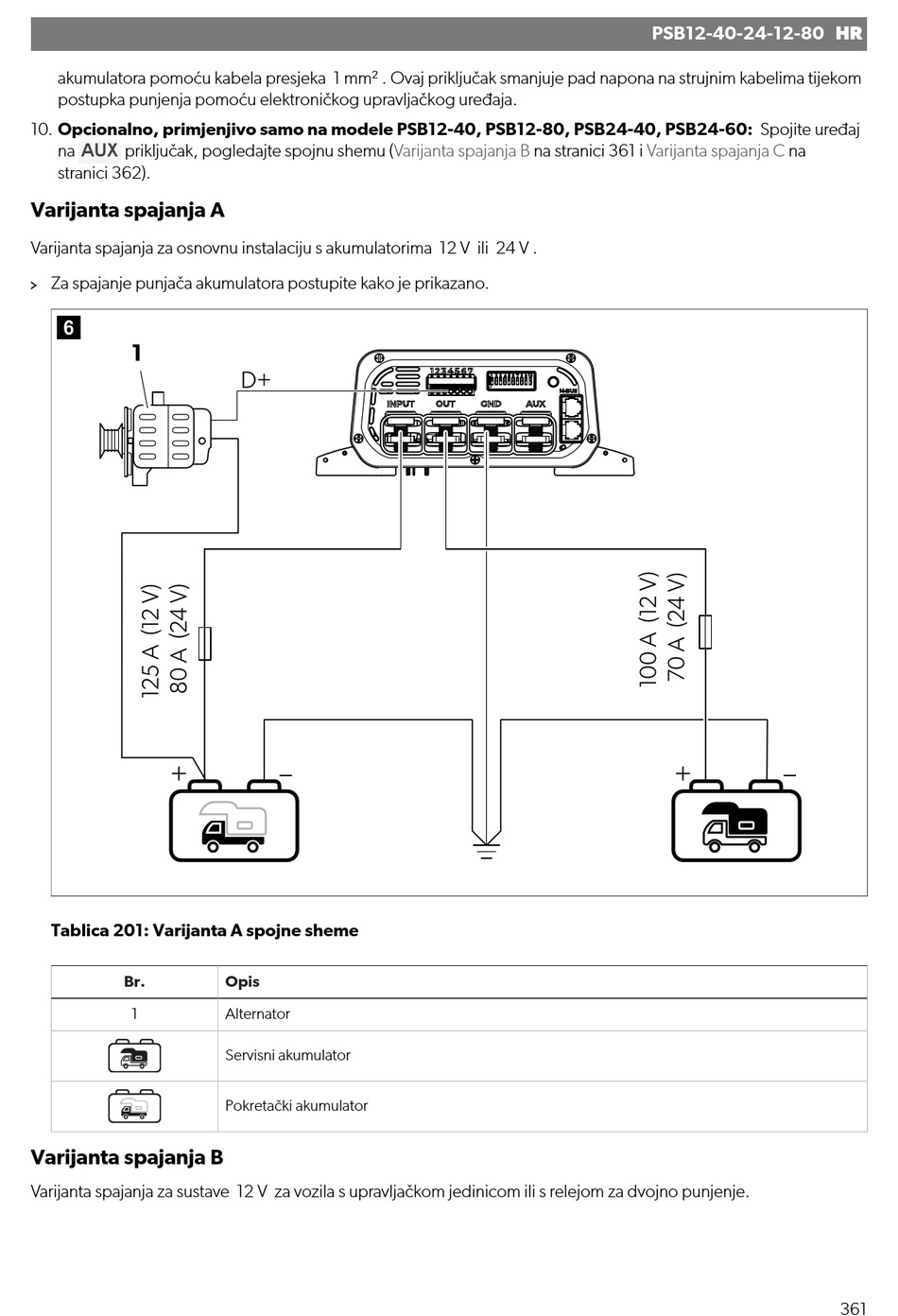

Varijanta spajanja A
Varijanta spajanja za osnovnu instalaciju s akumulatorima 12 V ili 24 V .
Za spajanje punjača akumulatora postupite kako je prikazano.
Tablica 201: Varijanta A spojne sheme
Br.
1
Varijanta spajanja B
Varijanta spajanja za sustave 12 V za vozila s upravljačkom jedinicom ili s relejom za dvojno punjenje.
(Varijanta spajanja B
Opis
Alternator
Servisni akumulator
Pokretački akumulator
PSB12-40-24-12-80 HR
na stranici 361 i
Varijanta spajanja C
na
361
