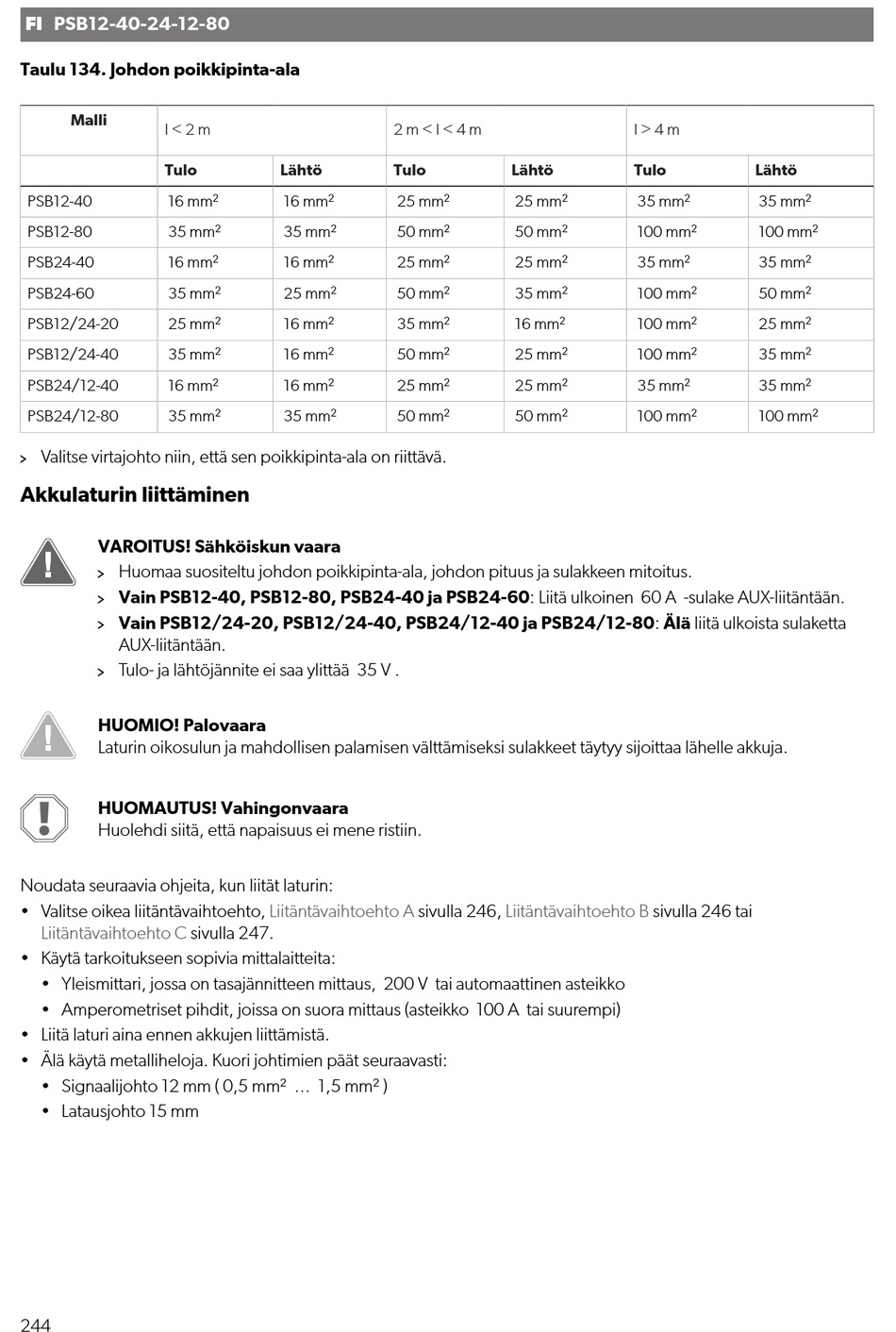

FI PSB12-40-24-12-80
Taulu 134. Johdon poikkipinta-ala
Malli
I < 2 m
Tulo
PSB12-40
16 mm²
PSB12-80
35 mm²
PSB24-40
16 mm²
PSB24-60
35 mm²
PSB12/24-20
25 mm²
PSB12/24-40
35 mm²
PSB24/12-40
16 mm²
PSB24/12-80
35 mm²
Valitse virtajohto niin, että sen poikkipinta-ala on riittävä.
Akkulaturin liittäminen
VAROITUS! Sähköiskun vaara
Huomaa suositeltu johdon poikkipinta-ala, johdon pituus ja sulakkeen mitoitus.
Vain PSB12-40, PSB12-80, PSB24-40 ja PSB24-60: Liitä ulkoinen 60 A -sulake AUX-liitäntään.
Vain PSB12/24-20, PSB12/24-40, PSB24/12-40 ja PSB24/12-80: Älä liitä ulkoista sulaketta
AUX-liitäntään.
Tulo- ja lähtöjännite ei saa ylittää 35 V .
HUOMIO! Palovaara
Laturin oikosulun ja mahdollisen palamisen välttämiseksi sulakkeet täytyy sijoittaa lähelle akkuja.
HUOMAUTUS! Vahingonvaara
Huolehdi siitä, että napaisuus ei mene ristiin.
Noudata seuraavia ohjeita, kun liität laturin:
• Valitse oikea liitäntävaihtoehto,
Liitäntävaihtoehto C
• Käytä tarkoitukseen sopivia mittalaitteita:
• Yleismittari, jossa on tasajännitteen mittaus, 200 V tai automaattinen asteikko
• Amperometriset pihdit, joissa on suora mittaus (asteikko 100 A tai suurempi)
• Liitä laturi aina ennen akkujen liittämistä.
• Älä käytä metalliheloja. Kuori johtimien päät seuraavasti:
• Signaalijohto 12 mm ( 0,5 mm² ... 1,5 mm² )
• Latausjohto 15 mm
244
Lähtö
16 mm²
35 mm²
16 mm²
25 mm²
16 mm²
16 mm²
16 mm²
35 mm²
Liitäntävaihtoehto A
sivulla 247.
2 m < l < 4 m
Tulo
Lähtö
25 mm²
25 mm²
50 mm²
50 mm²
25 mm²
25 mm²
50 mm²
35 mm²
35 mm²
16 mm²
50 mm²
25 mm²
25 mm²
25 mm²
50 mm²
50 mm²
sivulla 246,
Liitäntävaihtoehto B
l > 4 m
Tulo
Lähtö
35 mm²
35 mm²
100 mm²
100 mm²
35 mm²
35 mm²
100 mm²
50 mm²
100 mm²
25 mm²
100 mm²
35 mm²
35 mm²
35 mm²
100 mm²
100 mm²
sivulla 246 tai
