É possível ligar um sensor de temperatura TS002 (opcional) para monitorizar a temperatura da bateria durante o
processo de carregamento.
Designação do aparelho
9
8
7
6
5

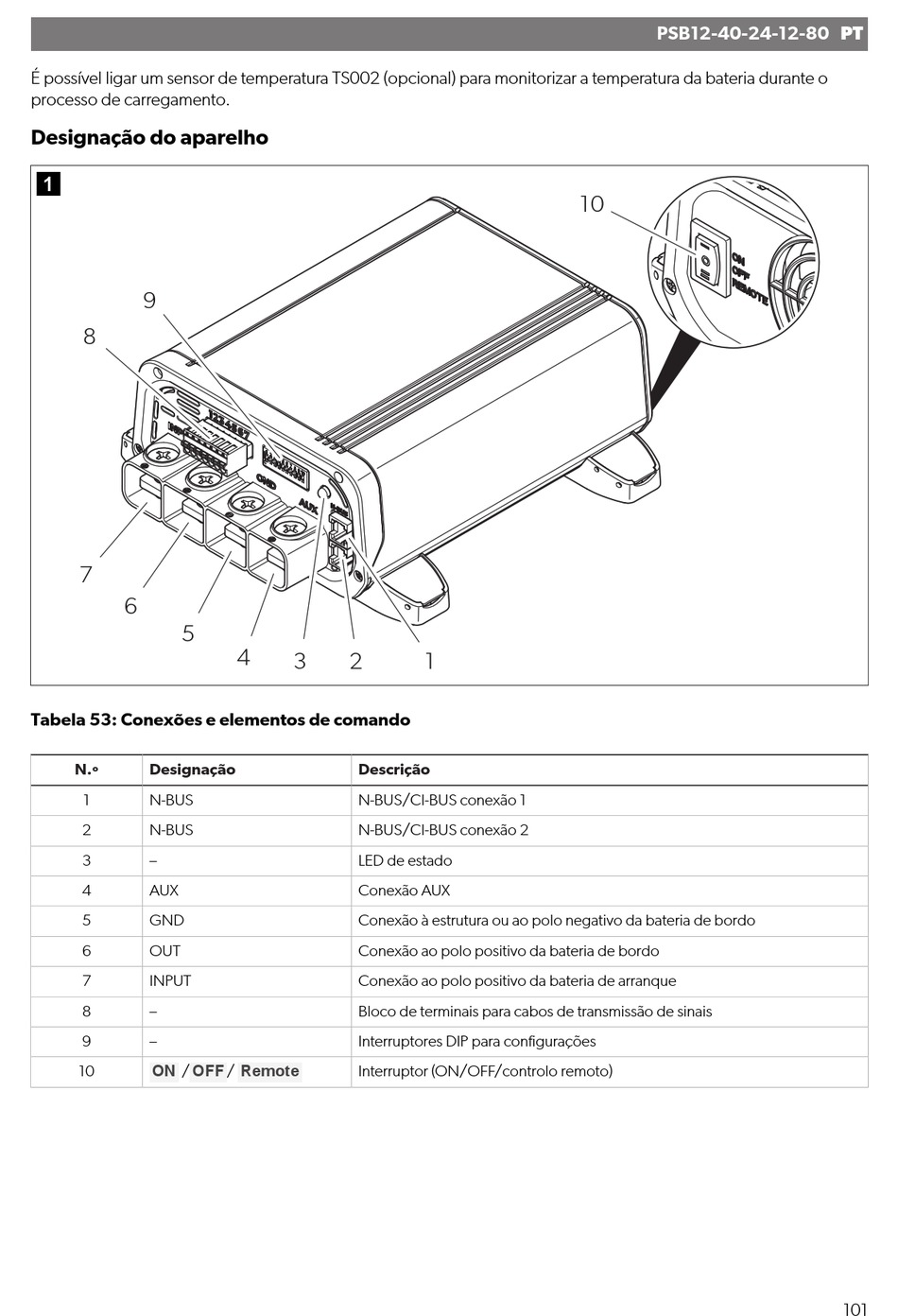

Tabela 53: Conexões e elementos de comando
N.º
Designação
1
N-BUS
2
N-BUS
3
–
4
AUX
5
GND
6
OUT
7
INPUT
8
–
9
–
ON
OFF
10
/
4
3
2
Descrição
N-BUS/CI-BUS conexão 1
N-BUS/CI-BUS conexão 2
LED de estado
Conexão AUX
Conexão à estrutura ou ao polo negativo da bateria de bordo
Conexão ao polo positivo da bateria de bordo
Conexão ao polo positivo da bateria de arranque
Bloco de terminais para cabos de transmissão de sinais
Interruptores DIP para configurações
Remote
/
Interruptor (ON/OFF/controlo remoto)
10
1
PSB12-40-24-12-80 PT
