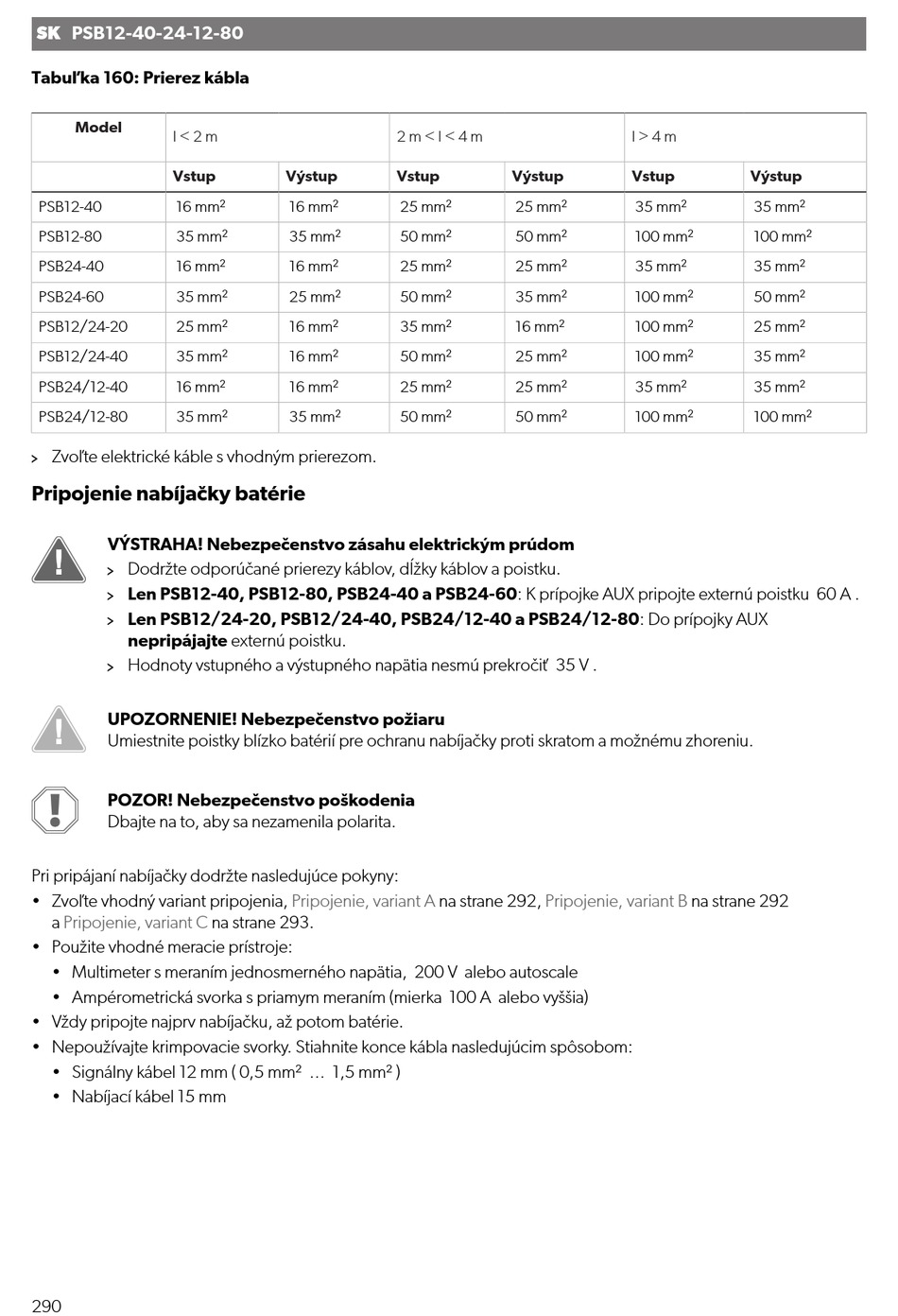

SK PSB12-40-24-12-80
Tabuľka 160: Prierez kábla
Model
I < 2 m
Vstup
PSB12-40
16 mm²
PSB12-80
35 mm²
PSB24-40
16 mm²
PSB24-60
35 mm²
PSB12/24-20
25 mm²
PSB12/24-40
35 mm²
PSB24/12-40
16 mm²
PSB24/12-80
35 mm²
Zvoľte elektrické káble s vhodným prierezom.
Pripojenie nabíjačky batérie
VÝSTRAHA! Nebezpečenstvo zásahu elektrickým prúdom
Dodržte odporúčané prierezy káblov, dĺžky káblov a poistku.
Len PSB12-40, PSB12-80, PSB24-40 a PSB24-60: K prípojke AUX pripojte externú poistku 60 A .
Len PSB12/24-20, PSB12/24-40, PSB24/12-40 a PSB24/12-80: Do prípojky AUX
nepripájajte externú poistku.
Hodnoty vstupného a výstupného napätia nesmú prekročiť 35 V .
UPOZORNENIE! Nebezpečenstvo požiaru
Umiestnite poistky blízko batérií pre ochranu nabíjačky proti skratom a možnému zhoreniu.
POZOR! Nebezpečenstvo poškodenia
Dbajte na to, aby sa nezamenila polarita.
Pri pripájaní nabíjačky dodržte nasledujúce pokyny:
• Zvoľte vhodný variant pripojenia,
a Pripojenie, variant C
• Použite vhodné meracie prístroje:
• Multimeter s meraním jednosmerného napätia, 200 V alebo autoscale
• Ampérometrická svorka s priamym meraním (mierka 100 A alebo vyššia)
• Vždy pripojte najprv nabíjačku, až potom batérie.
• Nepoužívajte krimpovacie svorky. Stiahnite konce kábla nasledujúcim spôsobom:
• Signálny kábel 12 mm ( 0,5 mm² ... 1,5 mm² )
• Nabíjací kábel 15 mm
290
Výstup
16 mm²
35 mm²
16 mm²
25 mm²
16 mm²
16 mm²
16 mm²
35 mm²
Pripojenie, variant A
na strane 293.
2 m < l < 4 m
Vstup
Výstup
25 mm²
25 mm²
50 mm²
50 mm²
25 mm²
25 mm²
50 mm²
35 mm²
35 mm²
16 mm²
50 mm²
25 mm²
25 mm²
25 mm²
50 mm²
50 mm²
na strane 292,
Pripojenie, variant B
l > 4 m
Vstup
Výstup
35 mm²
35 mm²
100 mm²
100 mm²
35 mm²
35 mm²
100 mm²
50 mm²
100 mm²
25 mm²
100 mm²
35 mm²
35 mm²
35 mm²
100 mm²
100 mm²
na strane 292
