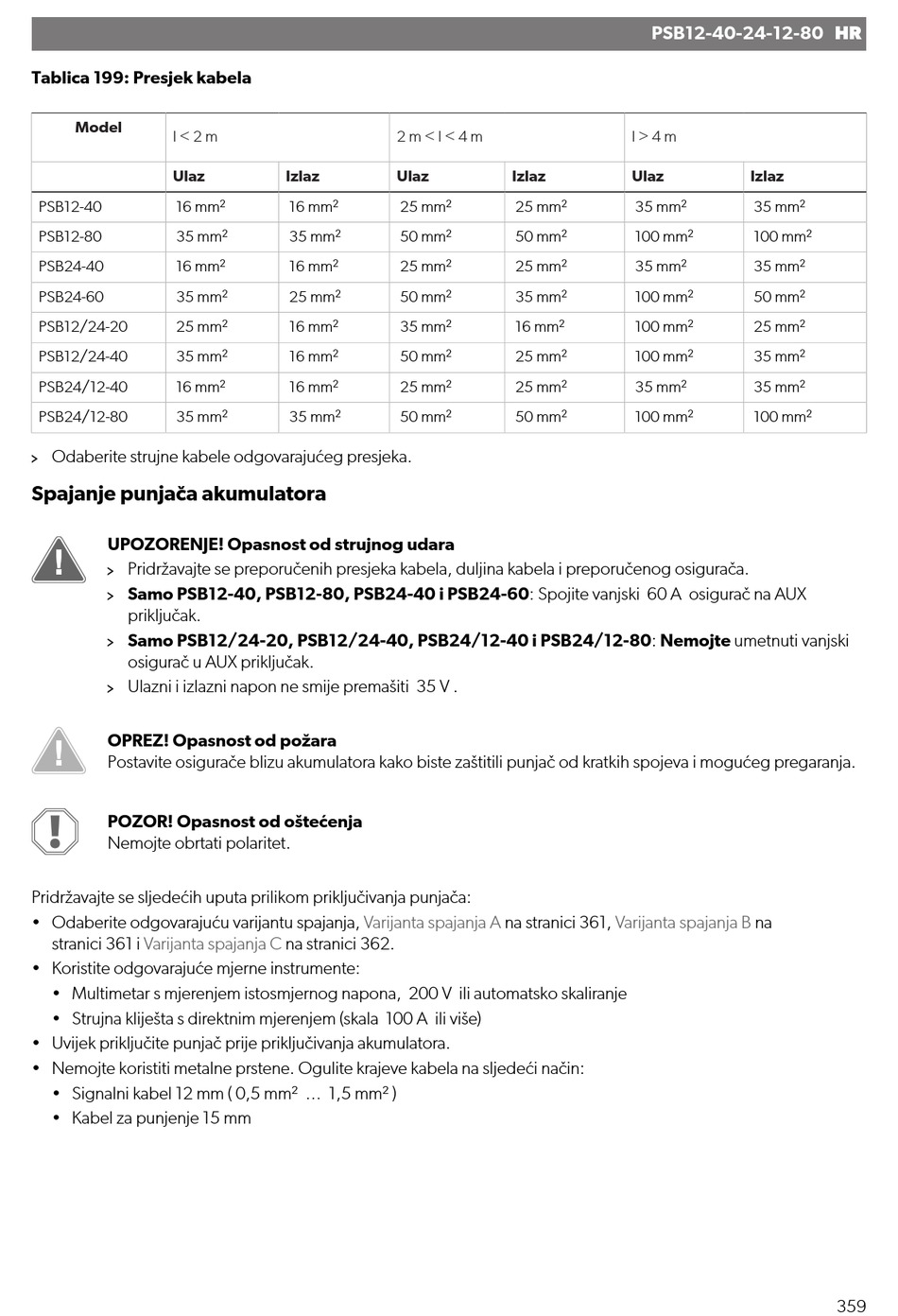

Tablica 199: Presjek kabela
Model
I < 2 m
Ulaz
PSB12-40
16 mm²
PSB12-80
35 mm²
PSB24-40
16 mm²
PSB24-60
35 mm²
PSB12/24-20
25 mm²
PSB12/24-40
35 mm²
PSB24/12-40
16 mm²
PSB24/12-80
35 mm²
Odaberite strujne kabele odgovarajućeg presjeka.
Spajanje punjača akumulatora
UPOZORENJE! Opasnost od strujnog udara
Pridržavajte se preporučenih presjeka kabela, duljina kabela i preporučenog osigurača.
Samo PSB12-40, PSB12-80, PSB24-40 i PSB24-60: Spojite vanjski 60 A osigurač na AUX
priključak.
Samo PSB12/24-20, PSB12/24-40, PSB24/12-40 i PSB24/12-80: Nemojte umetnuti vanjski
osigurač u AUX priključak.
Ulazni i izlazni napon ne smije premašiti 35 V .
OPREZ! Opasnost od požara
Postavite osigurače blizu akumulatora kako biste zaštitili punjač od kratkih spojeva i mogućeg pregaranja.
POZOR! Opasnost od oštećenja
Nemojte obrtati polaritet.
Pridržavajte se sljedećih uputa prilikom priključivanja punjača:
• Odaberite odgovarajuću varijantu spajanja,
stranici 361 i
Varijanta spajanja C
• Koristite odgovarajuće mjerne instrumente:
• Multimetar s mjerenjem istosmjernog napona, 200 V ili automatsko skaliranje
• Strujna kliješta s direktnim mjerenjem (skala 100 A ili više)
• Uvijek priključite punjač prije priključivanja akumulatora.
• Nemojte koristiti metalne prstene. Ogulite krajeve kabela na sljedeći način:
• Signalni kabel 12 mm ( 0,5 mm² ... 1,5 mm² )
• Kabel za punjenje 15 mm
2 m < l < 4 m
Izlaz
Ulaz
16 mm²
25 mm²
35 mm²
50 mm²
16 mm²
25 mm²
25 mm²
50 mm²
16 mm²
35 mm²
16 mm²
50 mm²
16 mm²
25 mm²
35 mm²
50 mm²
Varijanta spajanja A
na stranici 362.
PSB12-40-24-12-80 HR
l > 4 m
Izlaz
Ulaz
25 mm²
35 mm²
50 mm²
100 mm²
25 mm²
35 mm²
35 mm²
100 mm²
16 mm²
100 mm²
25 mm²
100 mm²
25 mm²
35 mm²
50 mm²
100 mm²
na stranici 361,
Varijanta spajanja B
Izlaz
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
na
359
