FI PSB12-40-24-12-80

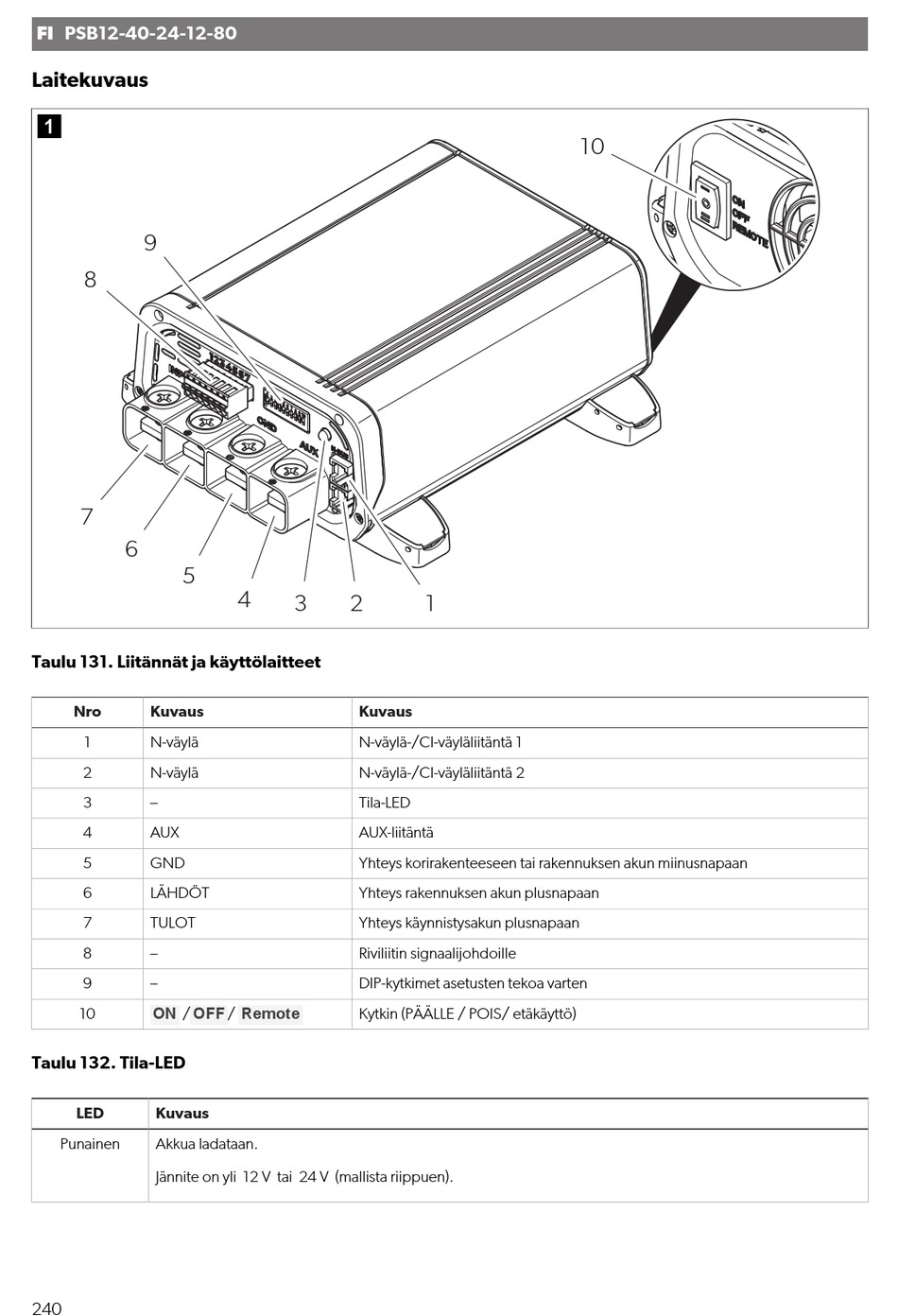

Laitekuvaus
9
8
7
6
5
Taulu 131. Liitännät ja käyttölaitteet
Nro
Kuvaus
1
N-väylä
2
N-väylä
3
–
4
AUX
5
GND
6
LÄHDÖT
7
TULOT
8
–
9
–
ON
OFF
10
/
Taulu 132. Tila-LED
LED
Kuvaus
Punainen
Akkua ladataan.
Jännite on yli 12 V tai 24 V (mallista riippuen).
240
4
3
2
Kuvaus
N-väylä-/CI-väyläliitäntä 1
N-väylä-/CI-väyläliitäntä 2
Tila-LED
AUX-liitäntä
Yhteys korirakenteeseen tai rakennuksen akun miinusnapaan
Yhteys rakennuksen akun plusnapaan
Yhteys käynnistysakun plusnapaan
Riviliitin signaalijohdoille
DIP-kytkimet asetusten tekoa varten
Remote
/
Kytkin (PÄÄLLE / POIS/ etäkäyttö)
10
1
