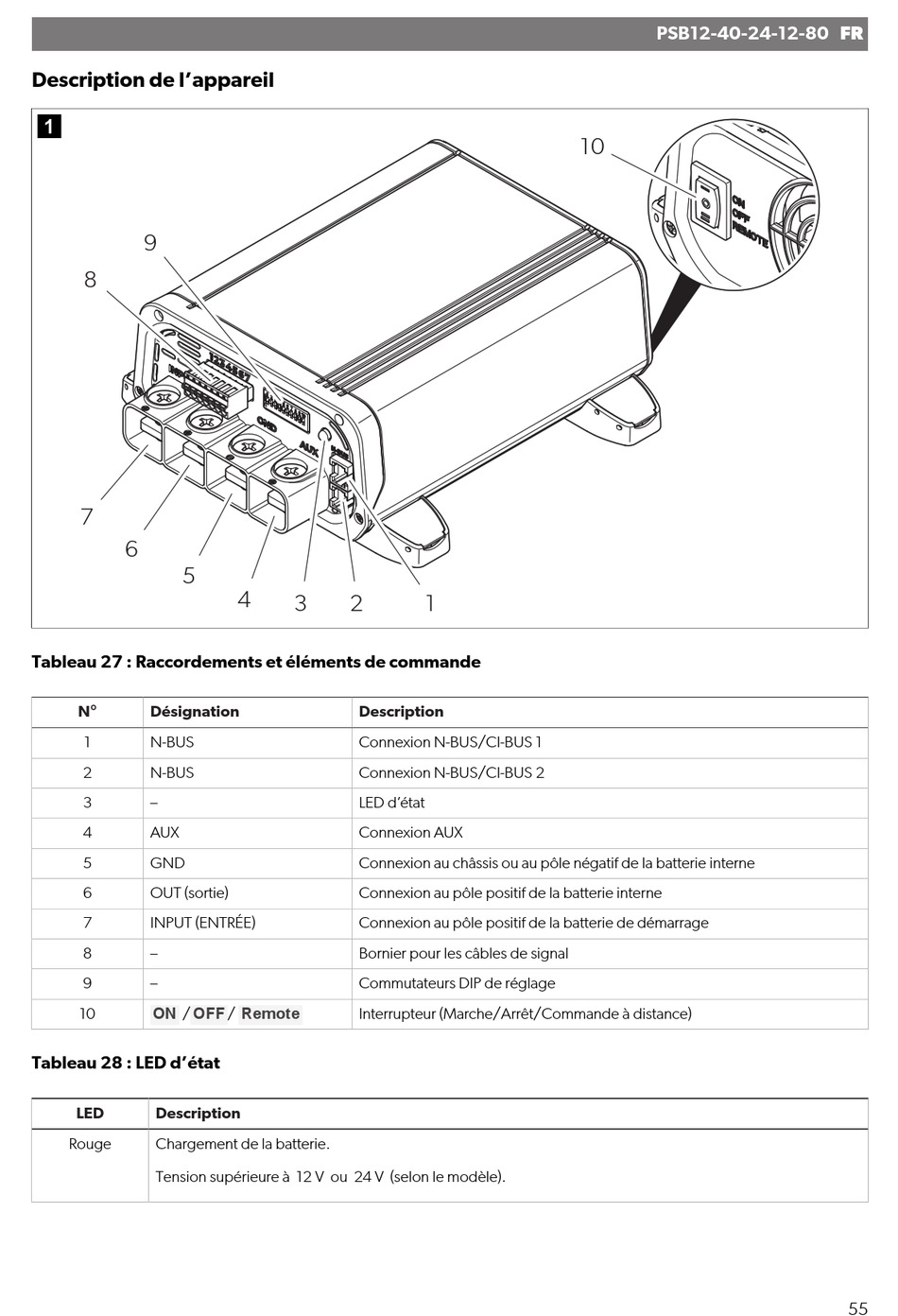

Description de l'appareil
9
8
7
6
5
Tableau 27 : Raccordements et éléments de commande
N°
Désignation
1
N-BUS
2
N-BUS
3
–
4
AUX
5
GND
6
OUT (sortie)
7
INPUT (ENTRÉE)
8
–
9
–
ON
OFF
10
/
Tableau 28 : LED d'état
LED
Description
Rouge
Chargement de la batterie.
Tension supérieure à 12 V ou 24 V (selon le modèle).
4
3
2
Description
Connexion N-BUS/CI-BUS 1
Connexion N-BUS/CI-BUS 2
LED d'état
Connexion AUX
Connexion au châssis ou au pôle négatif de la batterie interne
Connexion au pôle positif de la batterie interne
Connexion au pôle positif de la batterie de démarrage
Bornier pour les câbles de signal
Commutateurs DIP de réglage
Remote
/
Interrupteur (Marche/Arrêt/Commande à distance)
10
1
PSB12-40-24-12-80 FR
55
