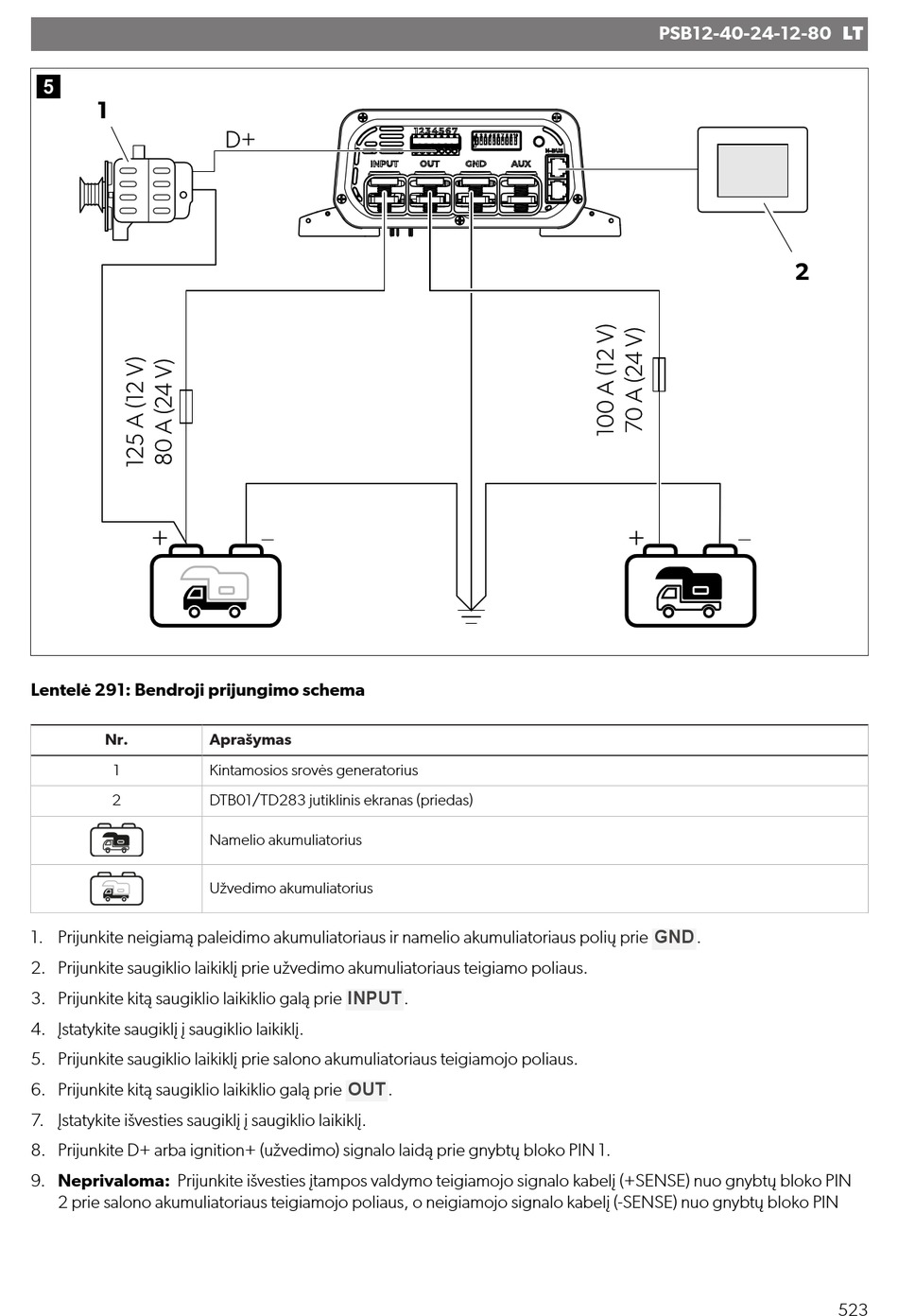

Lentelė 291: Bendroji prijungimo schema
Nr.
1
2
1. Prijunkite neigiamą paleidimo akumuliatoriaus ir namelio akumuliatoriaus polių prie
2. Prijunkite saugiklio laikiklį prie užvedimo akumuliatoriaus teigiamo poliaus.
3. Prijunkite kitą saugiklio laikiklio galą prie
4. Įstatykite saugiklį į saugiklio laikiklį.
5. Prijunkite saugiklio laikiklį prie salono akumuliatoriaus teigiamojo poliaus.
6. Prijunkite kitą saugiklio laikiklio galą prie
7. Įstatykite išvesties saugiklį į saugiklio laikiklį.
8. Prijunkite D+ arba ignition+ (užvedimo) signalo laidą prie gnybtų bloko PIN 1.
9. Neprivaloma: Prijunkite išvesties įtampos valdymo teigiamojo signalo kabelį (+SENSE) nuo gnybtų bloko PIN
2 prie salono akumuliatoriaus teigiamojo poliaus, o neigiamojo signalo kabelį (-SENSE) nuo gnybtų bloko PIN
Aprašymas
Kintamosios srovės generatorius
DTB01/TD283 jutiklinis ekranas (priedas)
Namelio akumuliatorius
Užvedimo akumuliatorius
INPUT
OUT
.
.
PSB12-40-24-12-80 LT
GND
.
523
