LED
Opis
Oranžová
Batéria hlboko vybitá.
Napätie nižšie ako 12 V alebo 24 V vo fáze nabíjania 1 a 2 (v závislosti od modelu).
Zelená
Batéria úplne nabitá, udržiavací režim.

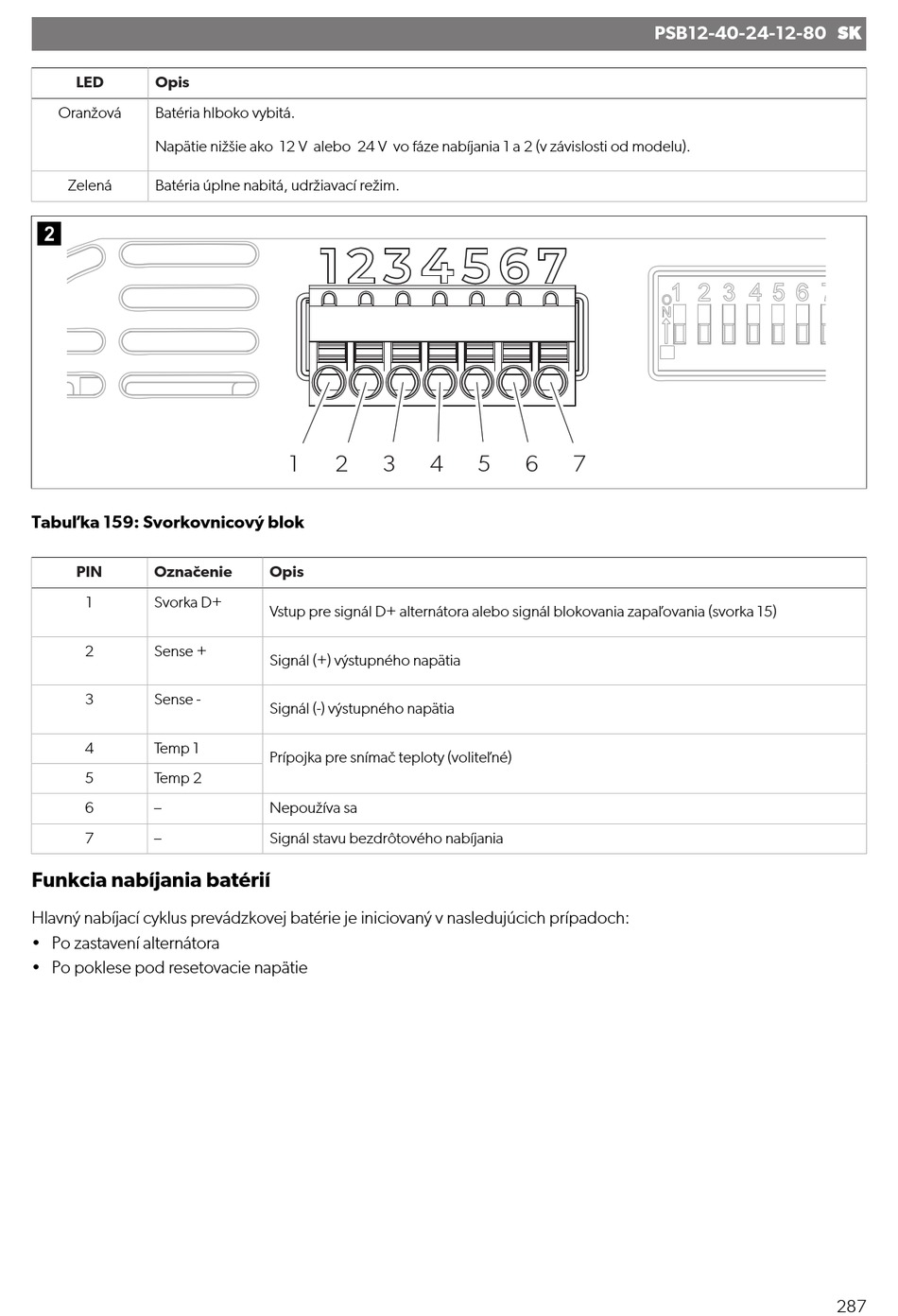

Tabuľka 159: Svorkovnicový blok
PIN
Označenie
1
Svorka D+
2
Sense +
3
Sense -
4
Temp 1
5
Temp 2
6
–
7
–
Funkcia nabíjania batérií
Hlavný nabíjací cyklus prevádzkovej batérie je iniciovaný v nasledujúcich prípadoch:
• Po zastavení alternátora
• Po poklese pod resetovacie napätie
1
2
3
4
Opis
Vstup pre signál D+ alternátora alebo signál blokovania zapaľovania (svorka 15)
Signál (+) výstupného napätia
Signál (-) výstupného napätia
Prípojka pre snímač teploty (voliteľné)
Nepoužíva sa
Signál stavu bezdrôtového nabíjania
5
6
7
PSB12-40-24-12-80 SK
