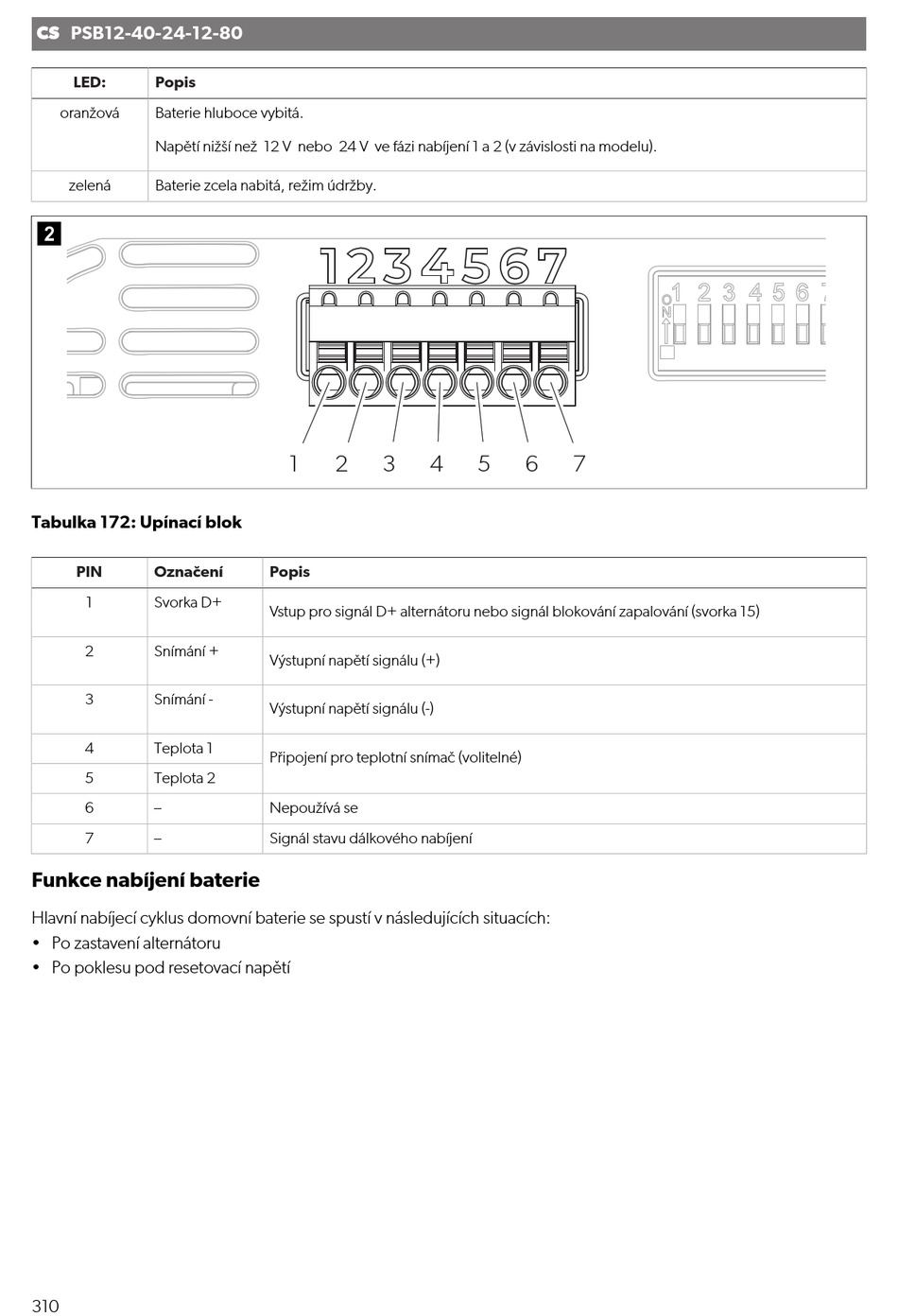

CS PSB12-40-24-12-80
LED:
Popis
oranžová
Baterie hluboce vybitá.
Napětí nižší než 12 V nebo 24 V ve fázi nabíjení 1 a 2 (v závislosti na modelu).
zelená
Baterie zcela nabitá, režim údržby.
Tabulka 172: Upínací blok
PIN
Označení
1
Svorka D+
2
Snímání +
3
Snímání -
4
Teplota 1
5
Teplota 2
6
–
7
–
Funkce nabíjení baterie
Hlavní nabíjecí cyklus domovní baterie se spustí v následujících situacích:
• Po zastavení alternátoru
• Po poklesu pod resetovací napětí
310
1
2
3
4
Popis
Vstup pro signál D+ alternátoru nebo signál blokování zapalování (svorka 15)
Výstupní napětí signálu (+)
Výstupní napětí signálu (-)
Připojení pro teplotní snímač (volitelné)
Nepoužívá se
Signál stavu dálkového nabíjení
5
6
7
