LED-Anzeigen auf Fibre Channel SAN Switch 16-EL

Jeder Port verfügt über eine eigene Statusanzeige. Tabelle 4-6 enthält
Informationen zu den Statusanzeigen für die Ports.

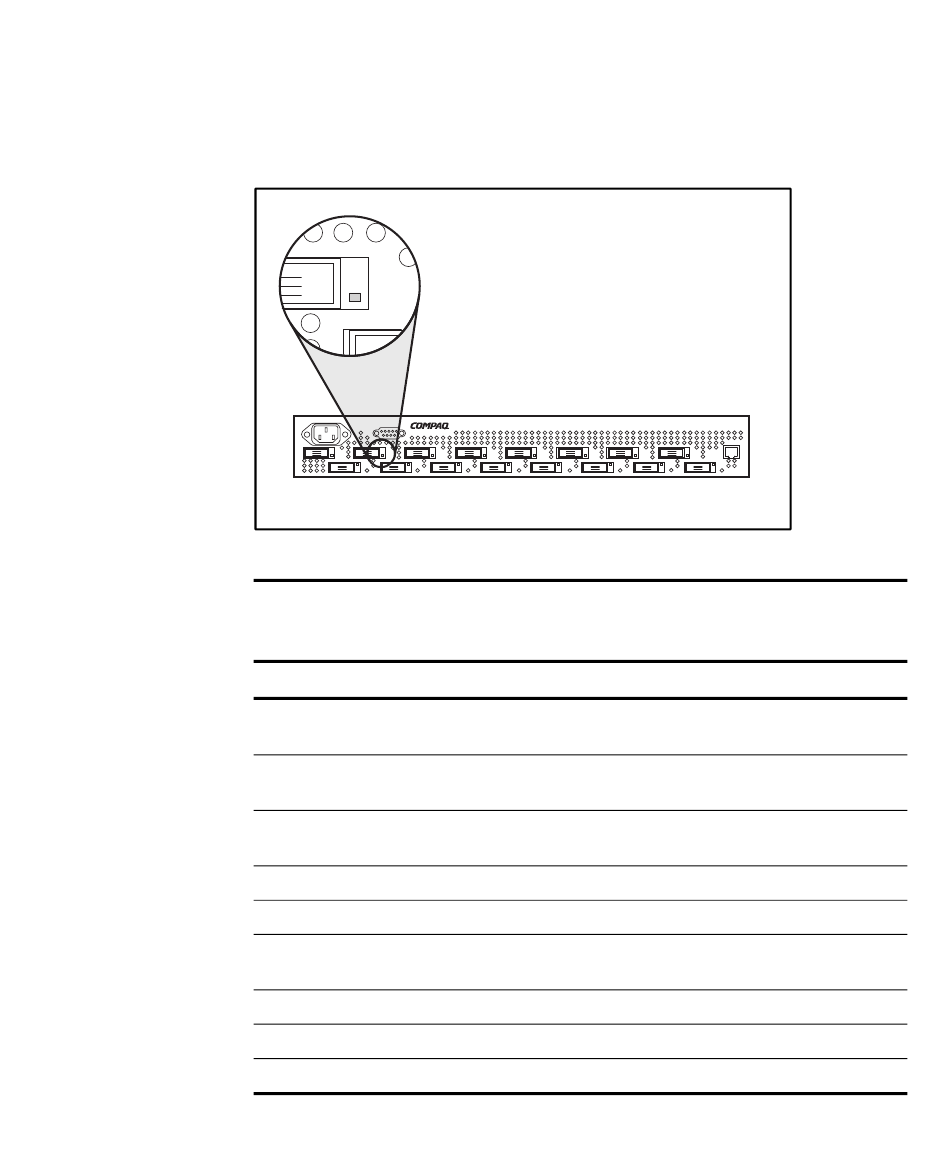

Abbildung 4-34. Port-Statusanzeige des Fibre Channel SAN Switch 16-EL
Anzeigen
Leuchtet nicht
Gelb (konstant)
Gelb (blinkt langsam)
Gelb (blinkt schnell)
Grün (konstant)
Grün (blinkt langsam)
Grün (blinkt schnell)
Grün (flackert)
Überlappend grün/gelb
Tabelle 4-6
Port-Statusanzeigen
Beschreibung
Kein Licht- bzw. Signalträger (kein Modul, kein Kabel)
für Medienschnittstellenanzeigen
Empfang des Licht- oder Signalträgers, jedoch noch
nicht online
Deaktiviert (Ergebnis der Diagnose oder des
Deaktivierungsbefehls); Blinkt alle zwei Sekunden
Port-Fehler; Blinkt jede halbe Sekunde
Online (per Kabel mit dem Gerät verbunden)
Online, jedoch segmentiert (Loopback-Kabel oder nicht
kompatibler Switch). Blinkt alle zwei Sekunden
Internes Loopback (Diagnose) Blinkt jede halbe Sekunde
Online; Datenpaket-Durchfluss
Der Port ist im Bypass-Modus.
