Inhalt des Hauptdialogfelds für
die Konfiguration
Die Menüleiste enthält die folgenden Pulldown-Menüs:
1. Controller – Verwenden Sie die Elemente dieses Bereichs, um einen
Controller auszuwählen, eine Konfiguration zu speichern, ein Array zu
erstellen oder das Programm zu beenden.
2. Array – Verwenden Sie die Elemente dieses Bereichs, um ein Array zu
löschen, zu ändern oder seine Kapazität zu vergrößern sowie um
logische Laufwerke zu erstellen und Array-Informationen anzuzeigen.
3. Drive – Wird verwendet, um logische Laufwerke zu löschen oder zu
ändern und um Laufwerksinformationen anzuzeigen.
4. View – Wird verwendet, um im Konfigurationslistenfeld zwischen der
Ansicht der physischen Laufwerke und der Ansicht der logischen
Laufwerke zu wechseln.
5. Help – Wird für den Zugriff auf die Online-Hilfe verwendet.
Feld „Controller Selection" (Controller-Auswahl)
Das Feld Controller Selection (Controller-Auswahl) befindet sich in der
oberen linken Ecke des Hauptdialogfelds für die Konfiguration. Wählen Sie
dieses Feld, um eine Liste der im System installierten Controller anzuzeigen.
Sie können den Controller auswählen, den Sie anzeigen oder konfigurieren
möchten. Der markierte Controller wird im Listenfeld View Configuration
(Ansicht der Konfiguration) angezeigt.

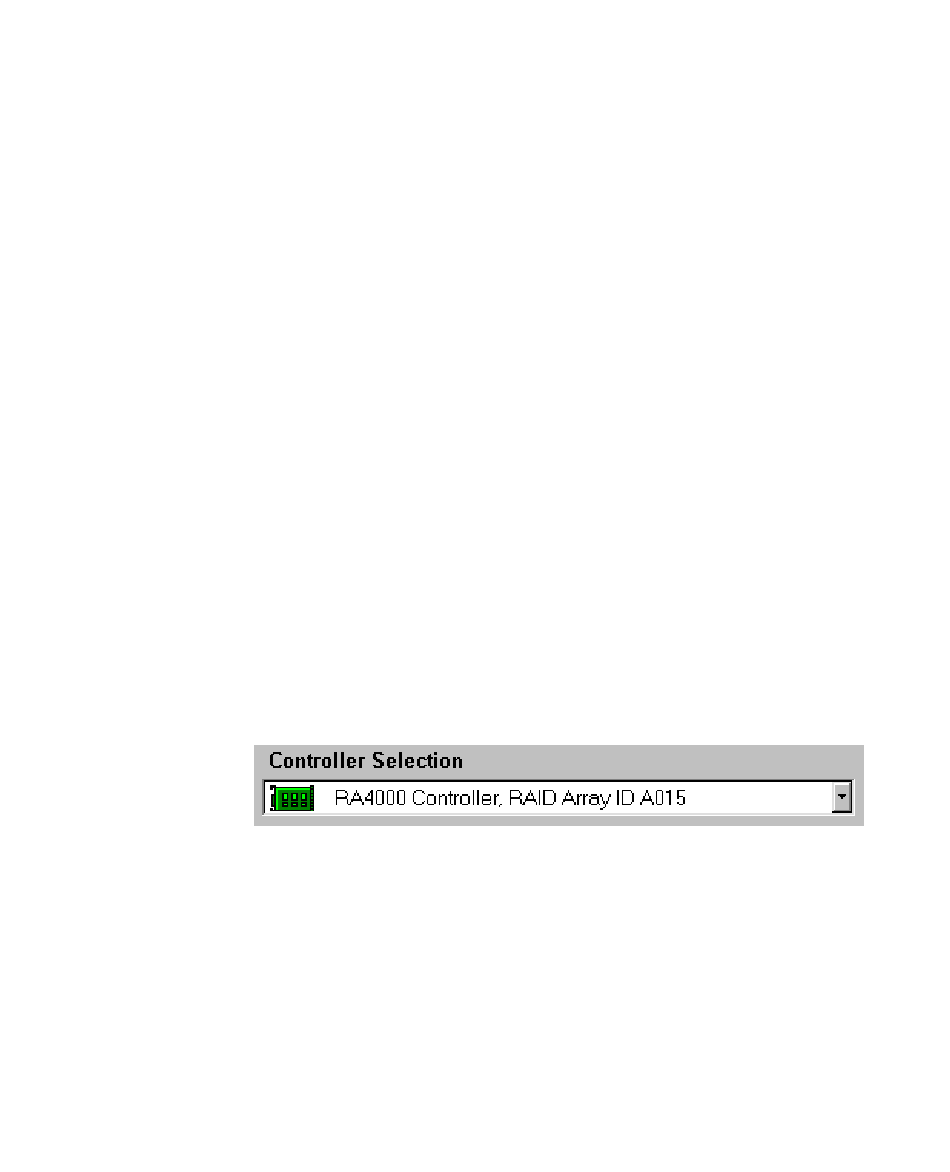

Abbildung 5-19. Listenfeld Controller Selection (Controller-Auswahl)
Anzeigefeld der physischen/logischen
Konfiguration
Im Feld Physical/Logical Configuration View (Anzeige der
physischen/logischen Konfiguration) werden alle für den ausgewählten
Controller konfigurierten Laufwerke und Arrays aufgelistet. Der Name des
Controllers und der Steckplatz, in dem er installiert ist, werden neben dem
jeweiligen Controller-Symbol angegeben.
