Compaq Storageworks RAID Array 4100 Benutzerhandbuch Seite 105

HINWEIS: Stellen Sie immer physische Laufwerke derselben Größe zusammen. Die
zusätzliche Kapazität der größeren Laufwerke wird sonst nicht genutzt.
Wählen Sie die drei Laufwerke, die das Array bilden sollen, aus den
Laufwerken auf der linken Seite aus. Für dieses Beispiel wurden die
folgenden Laufwerke ausgewählt:
! Port 1:SCSI ID 0
! Port 1:SCSI ID 1
!
Port 1:SCSI ID 2
2. Klicken Sie auf die Schaltfläche Assign Drive(s) to Array
(Laufwerk(e) dem Array zuweisen).
HINWEIS: Die Zuverlässigkeit einer bestimmten Generation von Festplattentechnologie
vorausgesetzt, steigt die Wahrscheinlichkeit, dass bei einem Array ein Laufwerksfehler
auftritt, mit der Anzahl der Laufwerke in einem Array. Compaq empfiehlt, die Anzahl der
Laufwerke in einem Array auf 12 zu begrenzen.
3. Wählen Sie das an Port 1:SCSI-Kennung 3 angeschlossene Laufwerk
aus, und klicken Sie auf die Schaltfläche Assign Spare to Array
(Ersatzlaufwerk dem Array zuweisen). Der Bildschirm Create Drive
Array (Drive Array erstellen) sollte dem in der folgenden Abbildung
gezeigten Bildschirm ähneln.

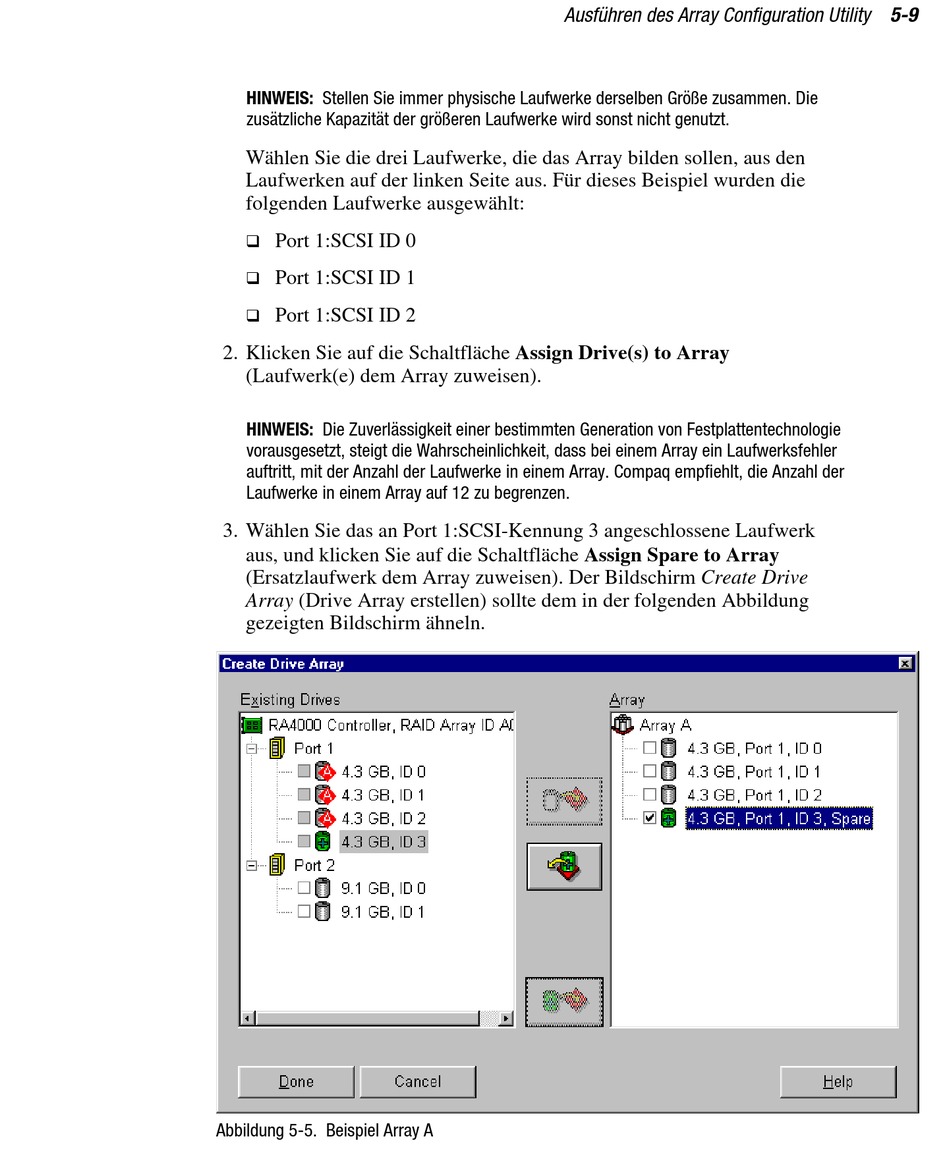

Abbildung 5-5. Beispiel Array A
Ausführen des Array Configuration Utility 5-9
