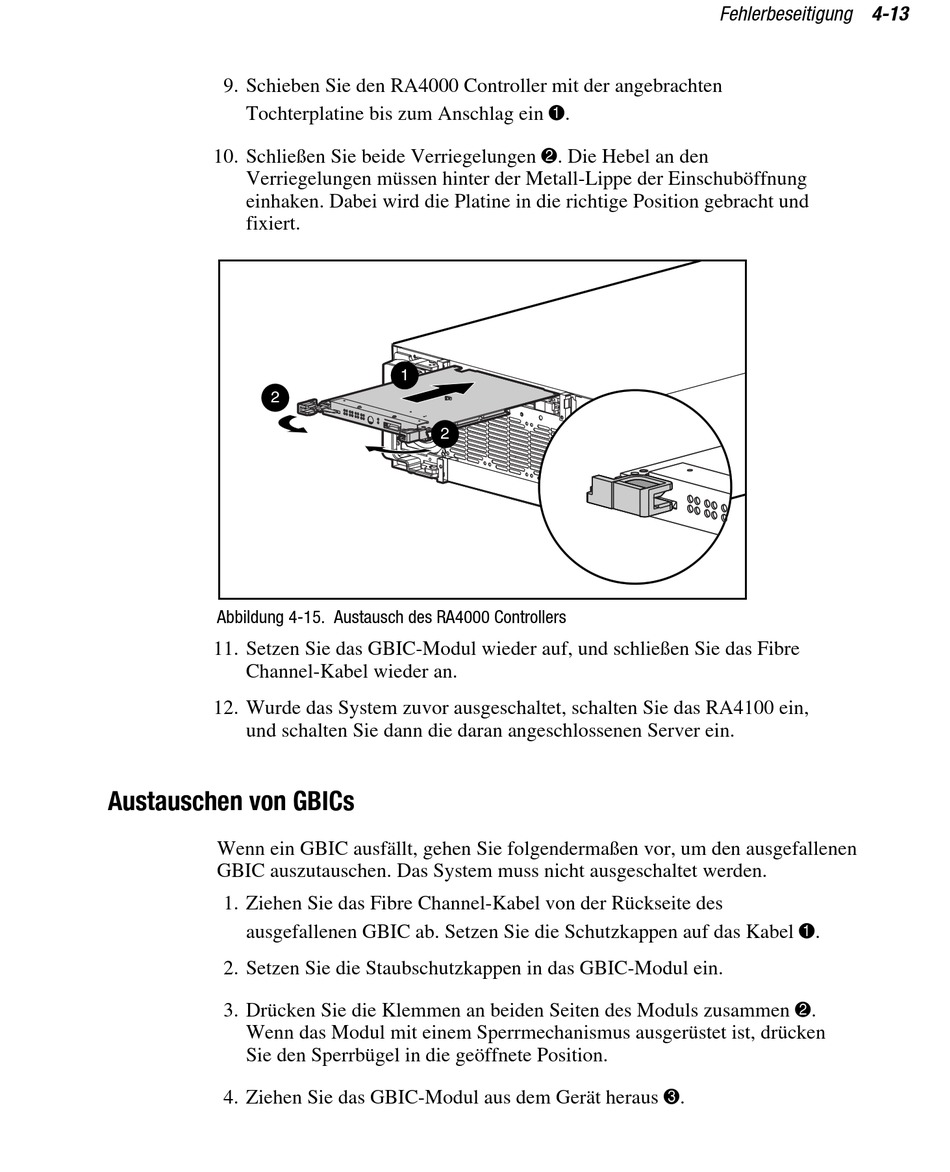

9. Schieben Sie den RA4000 Controller mit der angebrachten
Tochterplatine bis zum Anschlag ein 1.
10. Schließen Sie beide Verriegelungen 2. Die Hebel an den
Verriegelungen müssen hinter der Metall-Lippe der Einschuböffnung
einhaken. Dabei wird die Platine in die richtige Position gebracht und
fixiert.
2
Abbildung 4-15. Austausch des RA4000 Controllers
11. Setzen Sie das GBIC-Modul wieder auf, und schließen Sie das Fibre
Channel-Kabel wieder an.
12. Wurde das System zuvor ausgeschaltet, schalten Sie das RA4100 ein,
und schalten Sie dann die daran angeschlossenen Server ein.

Austauschen von GBICs

Wenn ein GBIC ausfällt, gehen Sie folgendermaßen vor, um den ausgefallenen
GBIC auszutauschen. Das System muss nicht ausgeschaltet werden.
1. Ziehen Sie das Fibre Channel-Kabel von der Rückseite des
ausgefallenen GBIC ab. Setzen Sie die Schutzkappen auf das Kabel 1.
2. Setzen Sie die Staubschutzkappen in das GBIC-Modul ein.
3. Drücken Sie die Klemmen an beiden Seiten des Moduls zusammen 2.
Wenn das Modul mit einem Sperrmechanismus ausgerüstet ist, drücken
Sie den Sperrbügel in die geöffnete Position.
4. Ziehen Sie das GBIC-Modul aus dem Gerät heraus 3.
1
2
Fehlerbeseitigung 4-13
