2-10 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch

Installieren des RA4100

So installieren Sie das RA4100 in einem 19-Zoll-Rack:
1. Entfernen Sie die Leerblenden von der gewählten Rack-Position.
2. Verwenden Sie die mitgelieferte Rack-Schablone, um die Position der
Befestigungsteile an den vertikalen Montageschienen des Racks zu
markieren. Die eine Seite der Rack-Schablone ist für die vorderen
Schienen bestimmt und die andere Seite für die rückwärtigen Schienen.
Auf der Rack-Schablone finden Sie die entsprechenden Anleitungen.
3. Wenn sich unmittelbar unterhalb der Position der Erweiterungseinheit
eine Rack-Komponente befindet, legen Sie die Rack-Schablone an die
vorderen Schienen und oben auf der bereits installierten Komponente
an.
4. Drücken Sie die Laschen oben in der Rack-Schablone (mit # markiert)
zurück, und setzen Sie sie in die entsprechenden Löcher in den
Montageschienen ein. Das an den Seiten der Rack-Schablone
angegebene Lochmuster sollte mit dem Lochmuster in den Schienen
übereinstimmen.
TROJ032.EPS

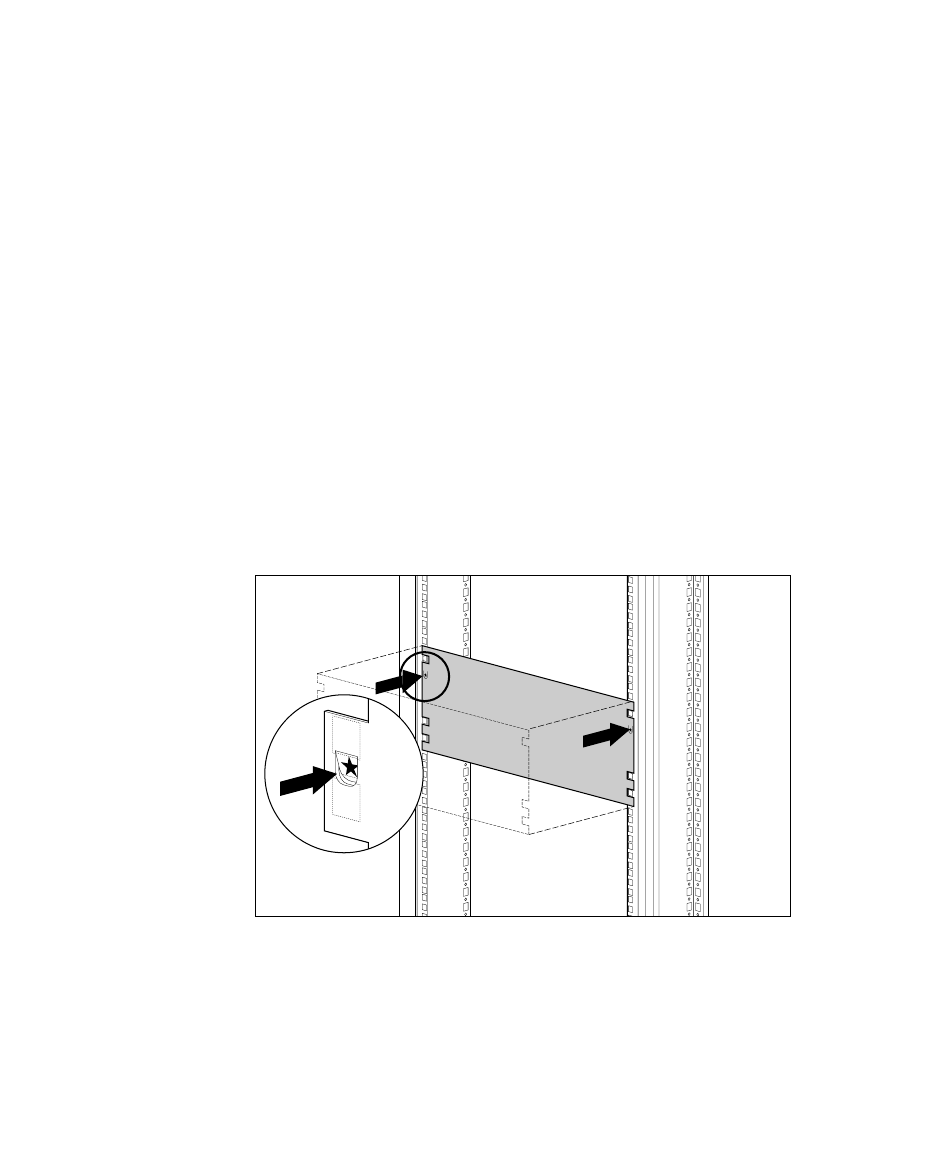

Abbildung 2-1. Maßnehmen mit der Rack-Schablone
5. Umreißen Sie die auf der Schablone dargestellten viereckigen Löcher in
den vorderen Montageschienen, mit denen die Montageträger und die
Erweiterungseinheit am Rack-Gehäuse befestigt werden, mit einem
Bleistift.
