Installieren des Storage Hub

Das RAID Array 4100 unterstützt Storage Hub7-Port oder Storage
Hub 12-Port.

Installieren des Storage Hub 7-Port

Der Storage Hub 7-Port bietet einen zentralen Anschlusspunkt für die
Möglichkeiten des Fibre Channel Arbitrated Loop und sollte an einer dafür
günstigen Stelle angebracht werden.
So installieren Sie den Storage Hub 7-Port:
1. Ermitteln Sie eine geeignete Position im Rack oder an einem anderen
Standort. Weitere Informationen zum Einbau des Storage Hub in einem
Rack finden Sie in der Dokumentation im Lieferumfang des Geräts.
2. Installieren Sie an jeder Anschlussbuchse des Storage Hub 7-Port, die
verwendet werden soll, ein GBIC-Modul (GigaBit-Schnittstellen-
konverter).

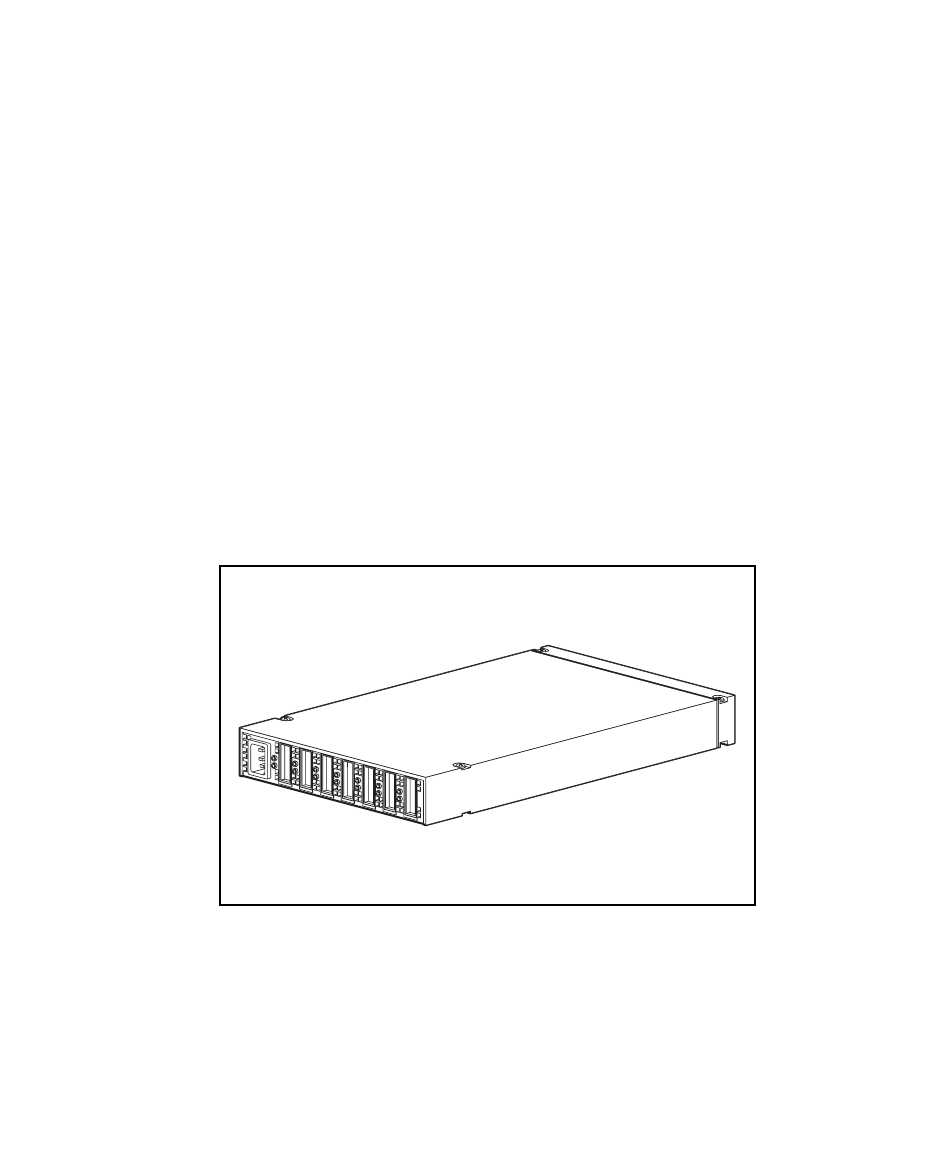

Abbildung 2-8. Anordnung der Anschlussbuchsen des Storage Hub 7-Port
(Rückansicht)
Installation 2-15
