2-12 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch
10. Bestimmen Sie die Vorderseite der rechten und linken Montageträger.
Mit Hilfe der Laschen können Sie die Träger für die korrekte
Montageposition ausrichten.
TROJ026.eps

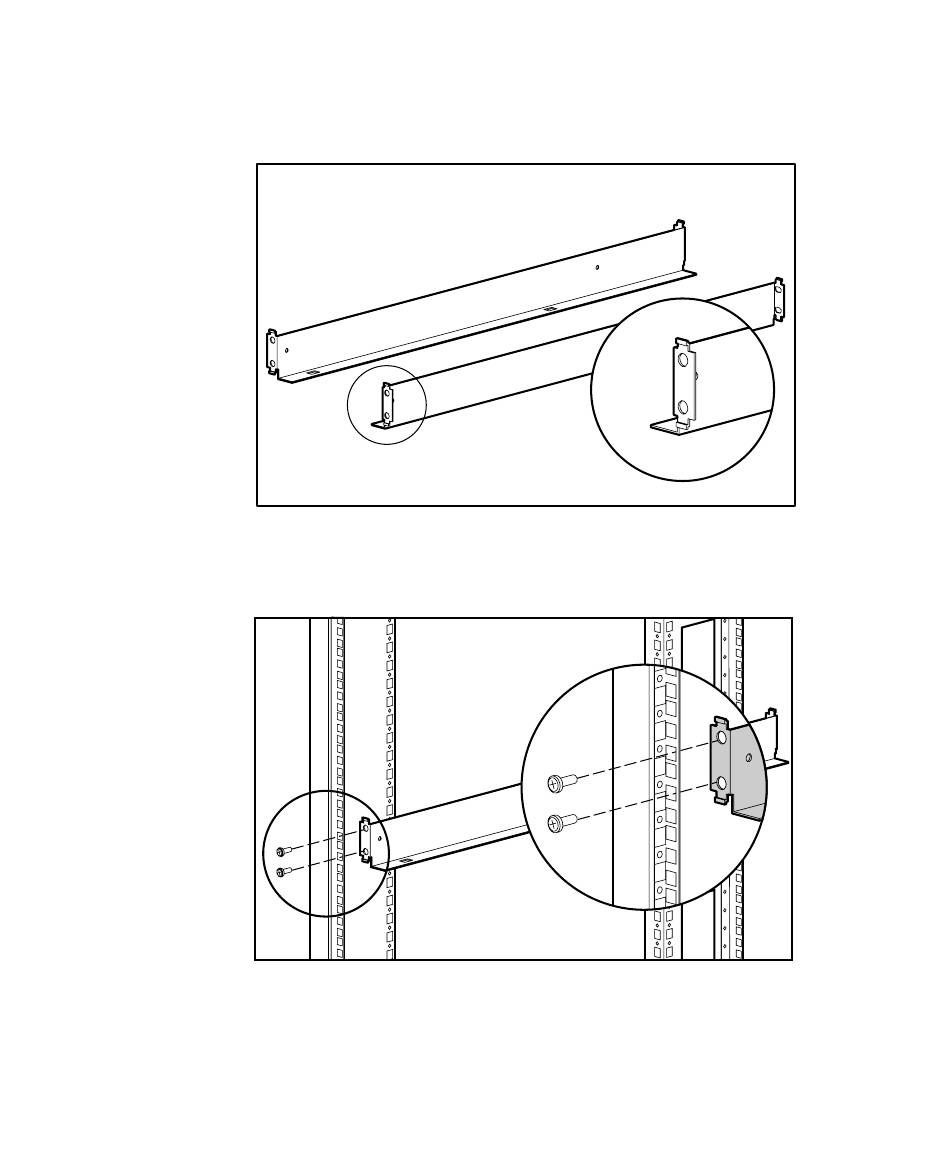

Abbildung 2-3. Montageträger mit Laschen
11. Befestigen Sie die Träger mit den beiden dafür vorgesehenen Schrauben
an den vorderen Montageschienen. Ziehen Sie die Schrauben fest.
Abbildung 2-4. Befestigen der Halterungen an den vorderen
Montageschienen
TROJ034.eps
