Compaq Storageworks RAID Array 4100 Benutzerhandbuch Seite 106

5-10 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch
HINWEIS: Mehreren Arrays kann das gleiche Ersatzlaufwerk zugewiesen werden.
Ersatzlaufwerke sollten jedoch über die gleiche oder eine größere Kapazität als die
Laufwerke in den Arrays verfügen.
4. Klicken Sie auf die Schaltfläche Done (Fertig), um zum Dialogfeld
Compaq Array Configuration Utility zurückzukehren. Die Einträge im
Feld Logical Configuration View (Ansicht der logischen Konfiguration)
sollten den in der folgenden Abbildung dargestellten Einträgen ähneln.

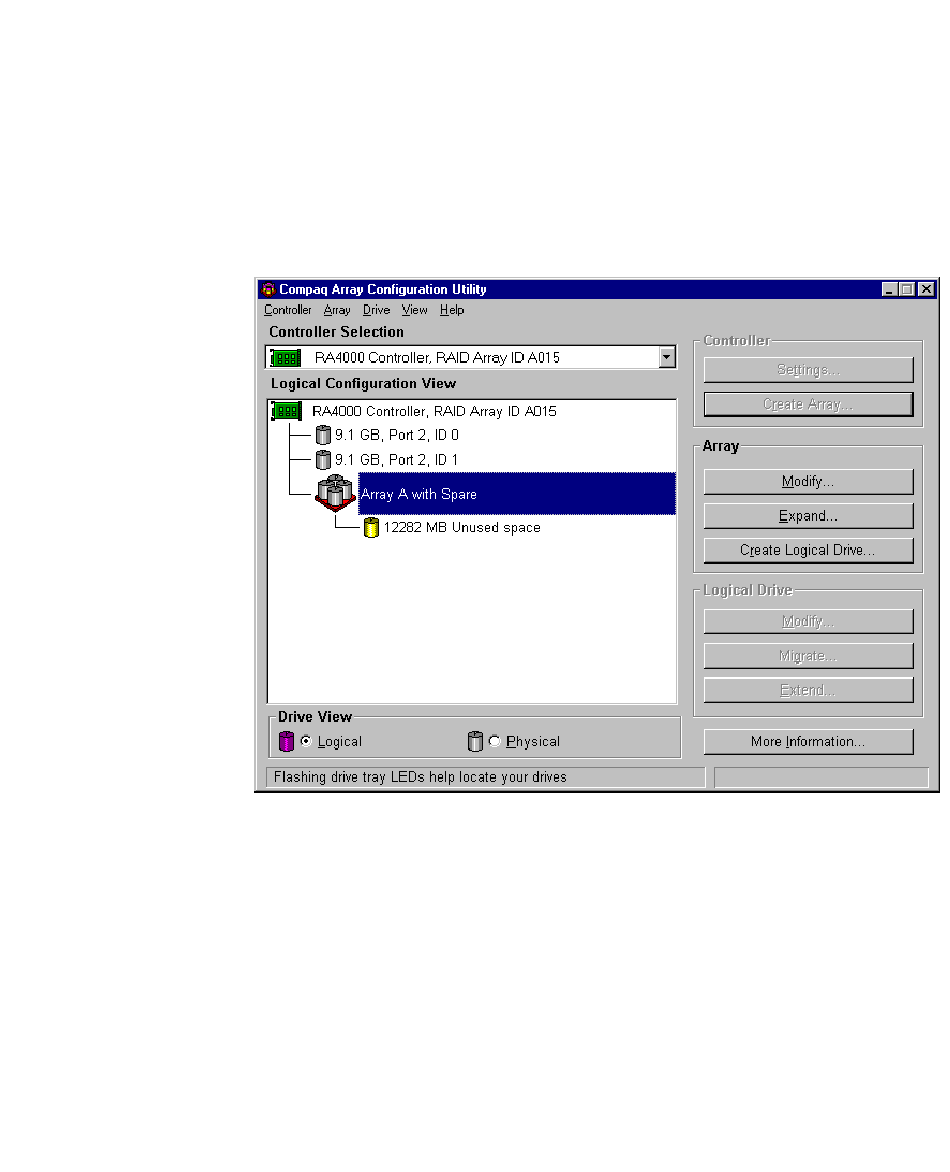

Abbildung 5-6. Beispiel-Array - Das Dialogfeld Logical Configuration View
(logische Konfigurationsansicht) mit einem Array
5. Markieren Sie den Controller, und klicken Sie auf die Schaltfläche
Create Array (Array erstellen), um Array B zu erstellen.
6. Weisen Sie dem Array beide 9,1-GB-Laufwerke zu, und klicken Sie
dann auf die Schaltfläche Done (Fertig).
HINWEIS: In diesem Beispiel wurde jedes Array mit Laufwerken erstellt, die an denselben
SCSI-Port angeschlossen sind. Die Leistung kann gesteigert werden, wenn Sie Laufwerke
an beiden Ports für ein Array auswählen. Sie müssen allerdings vor der Ausführung des
Array Configuration Utility die richtigen Laufwerke an beide Ports anschließen.
