6. Verwenden Sie die Rückseite der Rack-Schablone, um die
entsprechenden Befestigungsöffnungen an den rückwärtigen
Montageschienen des Rack-Gehäuses zu markieren.
ACHTUNG: Die Montageträger müssen waagerecht installiert werden, um
Verletzungen oder Beschädigungen der Geräte auszuschließen. Wenn die
Montageträger nicht waagerecht sitzen, kann das RA4100 nicht
ordnungsgemäß installiert werden.
7. Bestimmen Sie anhand der Passmarkierungen die korrekte
Montageposition. Jede Passmarkierung (eine kleine Nase am Rand
der vertikalen Montageschienen) entspricht einem U (Höheneinheit)
oder 1,75 Zoll (ca. 4,5 cm). Bei korrekter Ausrichtung stimmen die
Markierungen auf der Schablone mit den Passmarkierungen auf den
rückwärtigen Montageschienen überein.
8. Orientieren Sie sich an der Anzahl der Löcher zwischen dem
Rack-Boden und den Montageträgern.
9. Befestigen Sie die Käfigmuttern an den markierten Positionen der
vorderen und hinteren vertikalen Montageschienen im Rack-Gehäuse.

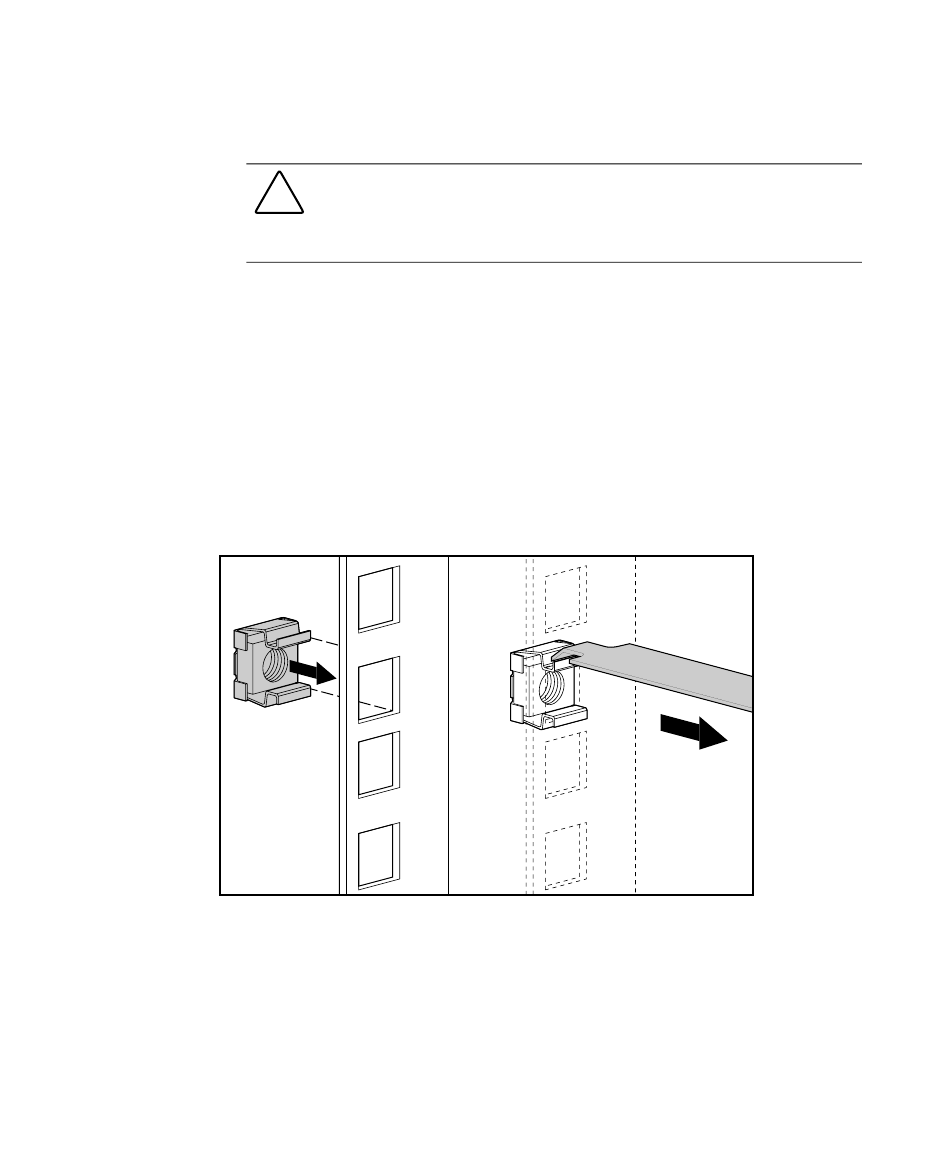

Abbildung 2-2. Anbringen der Käfigmuttern
Installation 2-11
