4-2 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch

LED-Anzeigen am Fibre Host Adapter

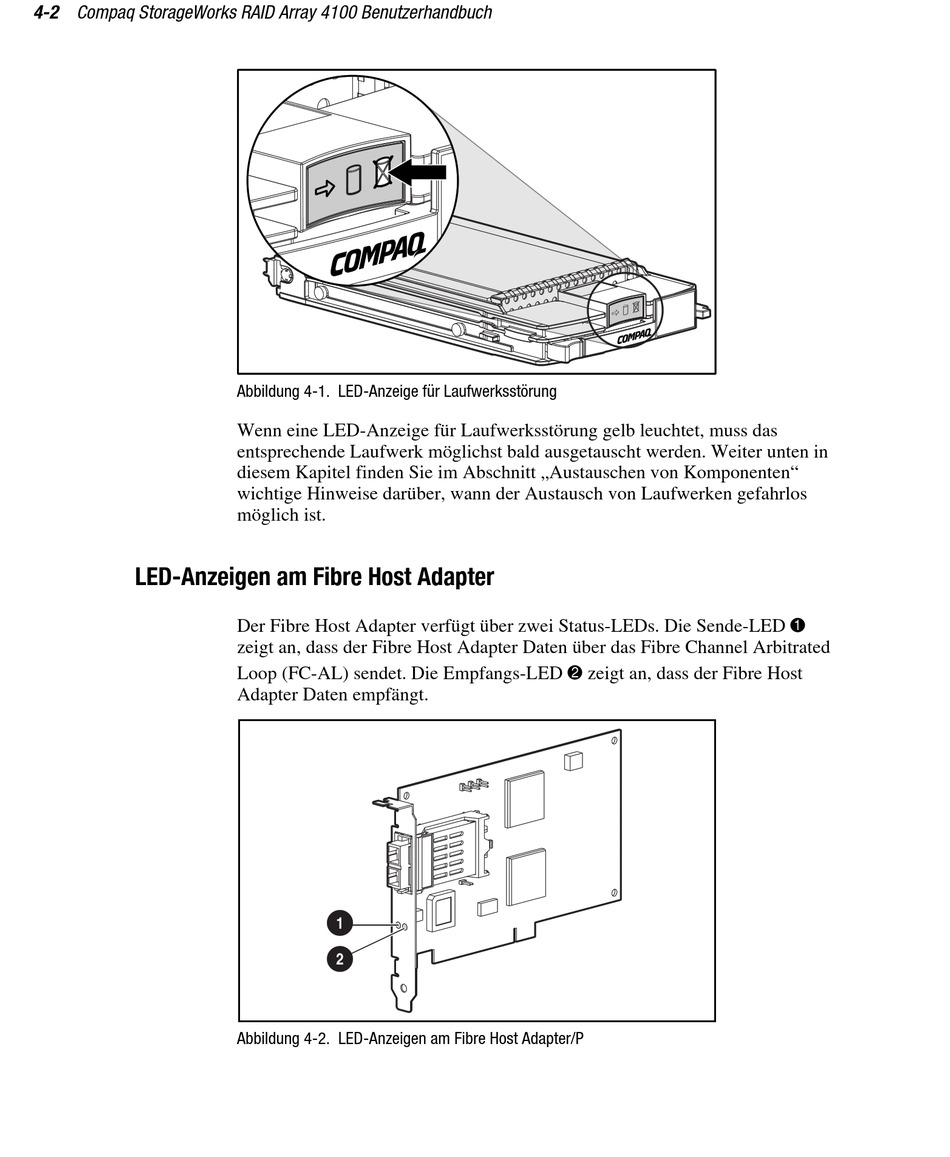

Abbildung 4-1. LED-Anzeige für Laufwerksstörung
Wenn eine LED-Anzeige für Laufwerksstörung gelb leuchtet, muss das
entsprechende Laufwerk möglichst bald ausgetauscht werden. Weiter unten in
diesem Kapitel finden Sie im Abschnitt „Austauschen von Komponenten"
wichtige Hinweise darüber, wann der Austausch von Laufwerken gefahrlos
möglich ist.
Der Fibre Host Adapter verfügt über zwei Status-LEDs. Die Sende-LED 1
zeigt an, dass der Fibre Host Adapter Daten über das Fibre Channel Arbitrated
Loop (FC-AL) sendet. Die Empfangs-LED 2 zeigt an, dass der Fibre Host
Adapter Daten empfängt.
1
2
Abbildung 4-2. LED-Anzeigen am Fibre Host Adapter/P
