Compaq Storageworks RAID Array 4100 Benutzerhandbuch Seite 25

Cluster
Host A
ZUGRIFF
Host A - LD1, LD2, LD3, LD4
Host B - LD1, LD2, LD3, LD4
Host C - kein Zugriff
Host D - kein Zugriff
Host E - kein Zugriff
Speicher A
1 2 3 4

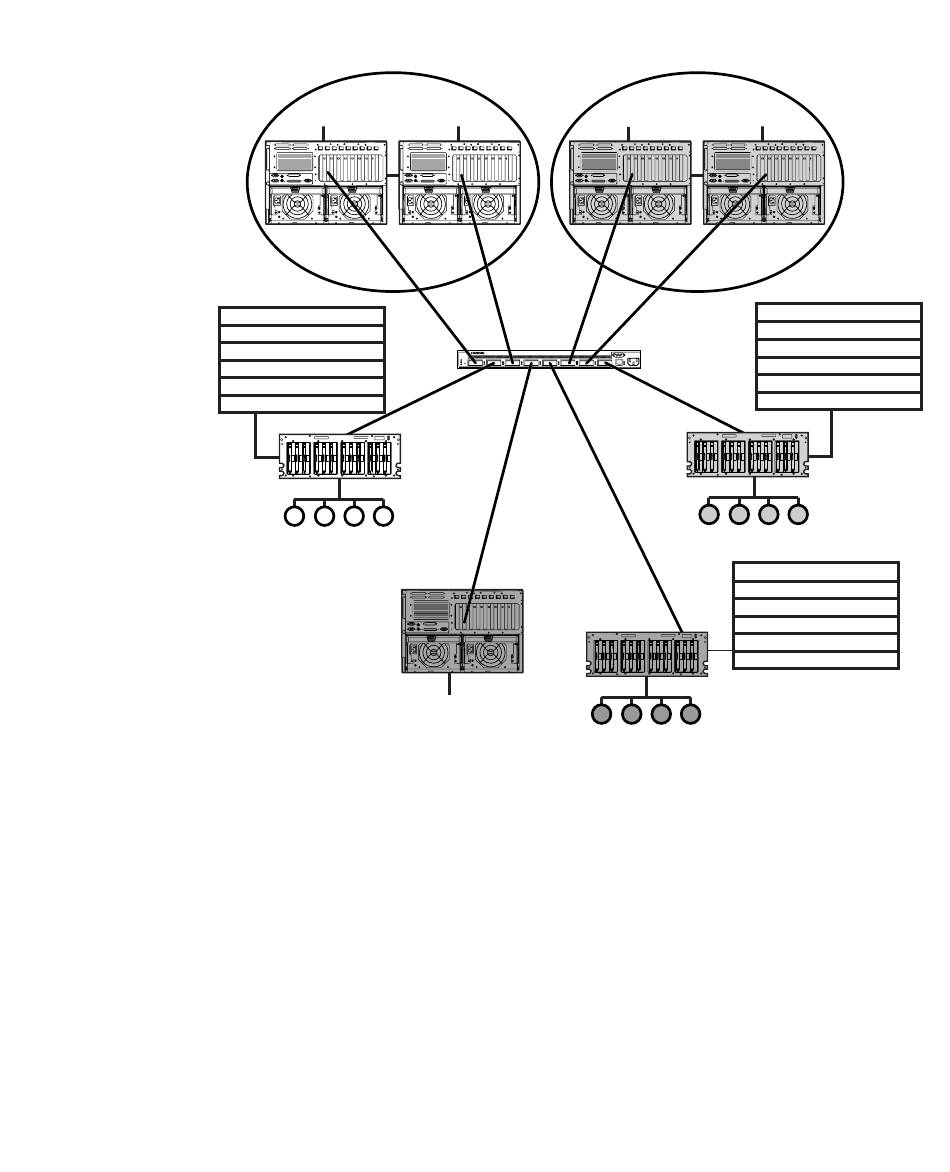

Abbildung 1-6. Gemischte Konfiguration
Host B Host C
Switch
StorageWorks
link
fault
reset link link link link link link link
power
fault fault fault fault fault fault fault
Speicher C
Host E
1
Einführung 1-11
Cluster
Host D
Host A - kein Zugriff
Host B - kein Zugriff
RS-232
act Host C - LD1, LD2, LD3, LD4
link
Ethernet
Host D - LD1, LD2, LD3, LD4
Host E - kein Zugriff
Speicher B
1 2 3 4
ZUGRIFF
Host A - kein Zugriff
Host B - kein Zugriff
Host C - kein Zugriff
Host D - kein Zugriff
Host E - LD1, LD2, LD3, LD4
2 3 4
ZUGRIFF
