4-28 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch

LED-Anzeigen auf Fibre Channel SAN Switch 8-EL

Tabelle 4-3
Port-Statusanzeigen
Fortsetzung
Anzeigen
Gelb (blinkt schnell)
Grün (konstant)
Grün (blinkt langsam)
Grün (blinkt schnell)
Grün (flackert)
Abwechselnd grün/gelb
Jeder Port verfügt über eine eigene Statusanzeige. Tabelle 4-4 enthält
Informationen zu den Statusanzeigen für die Ports.

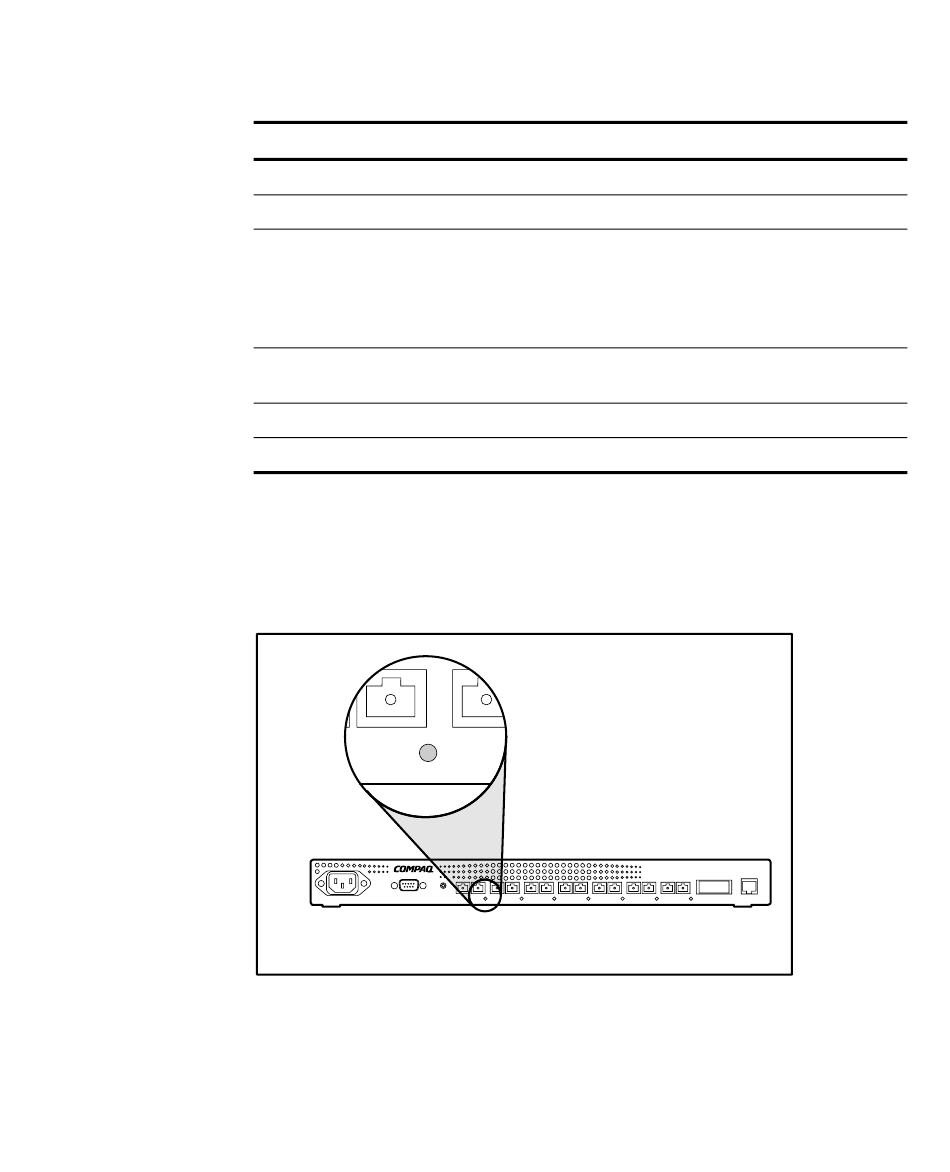

Abbildung 4-33. Port-Statusanzeige des Fibre Channel SAN Switch 8-EL
Beschreibung
Port-Fehler; blinkt jede halbe Sekunde
Online (per Kabel mit dem Gerät verbunden)
Online, es kann jedoch keine ordnungsgemäße
Verbindung hergestellt werden (Loopback-Kabel nicht
installiert, Struktur segmentiert oder Switch mit nicht
kompatiblem Switch verbunden); blinkt alle zwei
Sekunden.
Internes Loopback (Diagnose); blinkt jede halbe
Sekunde
Der Port ist aktiv und überträgt Daten und Datenpakete.
Der Port ist im Bypass-Modus.
