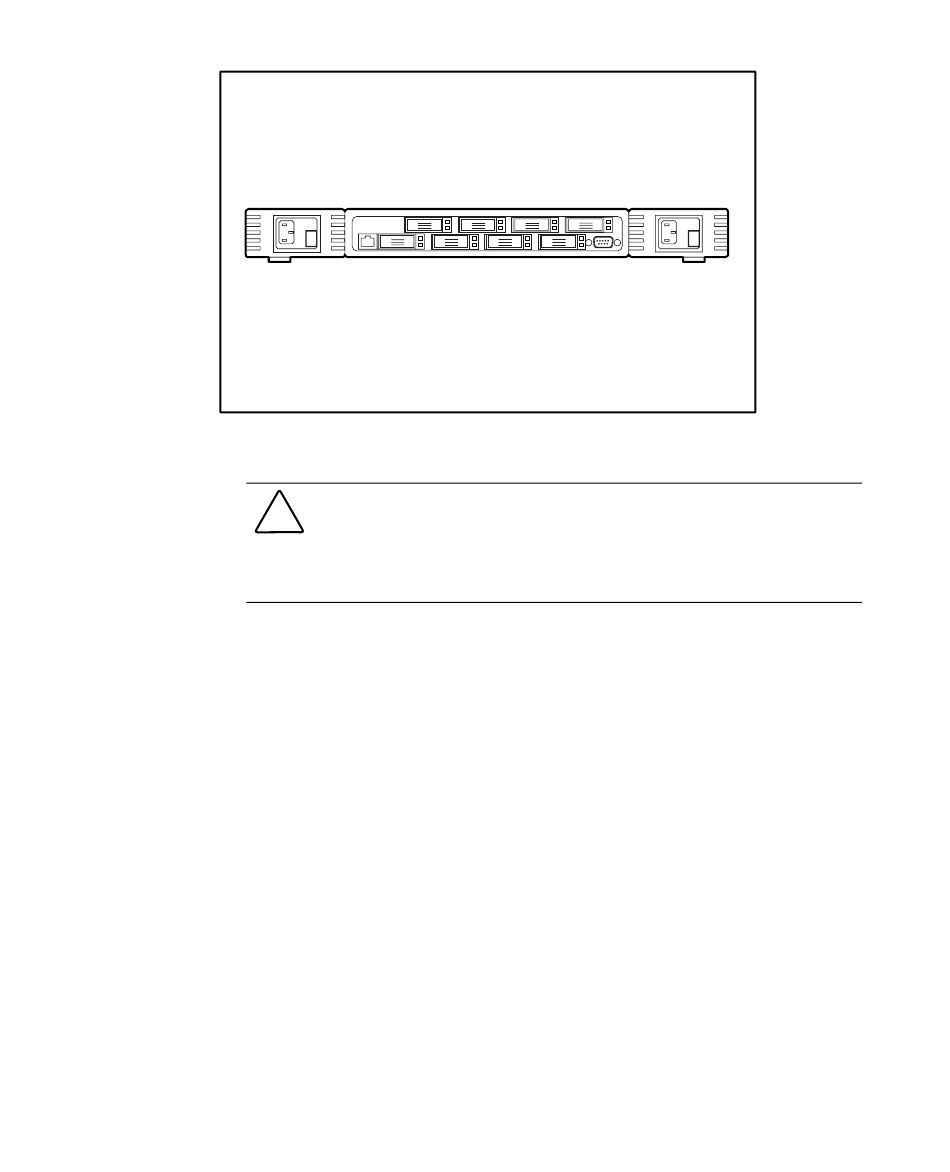

Abbildung 2-13. Position der Anschlussbuchsen am Fibre Channel SAN
Switch 8 (Rückansicht)
ACHTUNG: Sorgen Sie dafür, dass die Fibre Channel-Kabel durch Kabelbinder
oder andere Befestigungen gehalten werden, damit die Gewichtsbelastung an
den Fibre Channel-Anschlüssen möglichst gering ist. Dies ist erforderlich, um
einen Kabelbiegeradius von weniger als 8 cm am Anschluss bzw. entlang des
Kabels zu verhindern.
4. Schließen Sie die freien Enden der Fibre Channel-Kabel vom Speicher-
Subsystem und den Servern an die Fibre Channel-Anschlüsse auf der
Switch-Vorderseite an.
5. Schließen Sie ein serielles Kabel an den seriellen RS-232-Port des
Switch an.
6. Schließen Sie ein Netzkabel an den Switch an.
7. Schalten Sie den Netzschalter ein.
8. Leiten Sie eine Terminalsitzung von einem Host-Server zu dem
Switch ein.
Installation 2-23
