LED-Anzeigen auf FC-AL Switch

Der FC-AL Switch hat zwei Reihen LED-Anzeigen. Die obere, grüne LED
leuchtet, wenn ein GBIC korrekt in der Anschlussbuchse installiert ist.
link
fault
reset
power

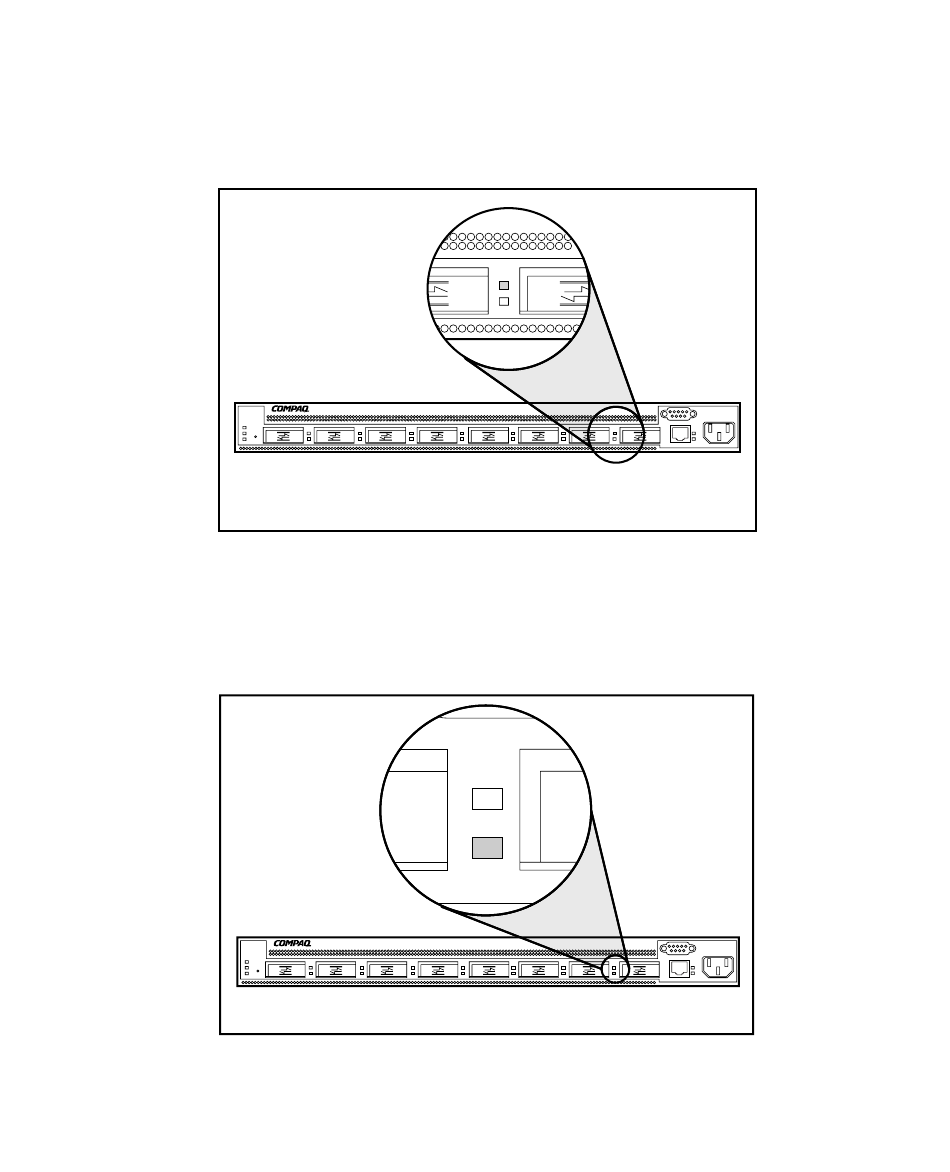

Abbildung 4-29. LED-Anzeige für installierten GBIC auf dem FC-AL Switch
Die untere Reihe gelber LED-Anzeigen gibt an, ob sich ein bestimmter
Anschluss des Storage Hub im Bypass-Modus befindet. Ist ein GBIC korrekt
installiert und ist der Port nicht im Bypass-Modus (im normalen
Betriebszustand), leuchtet die LED nicht auf.
link
fault
reset
power
Abbildung 4-30. LED-Anzeige für Bypass-Modus auf FC-AL Switch
