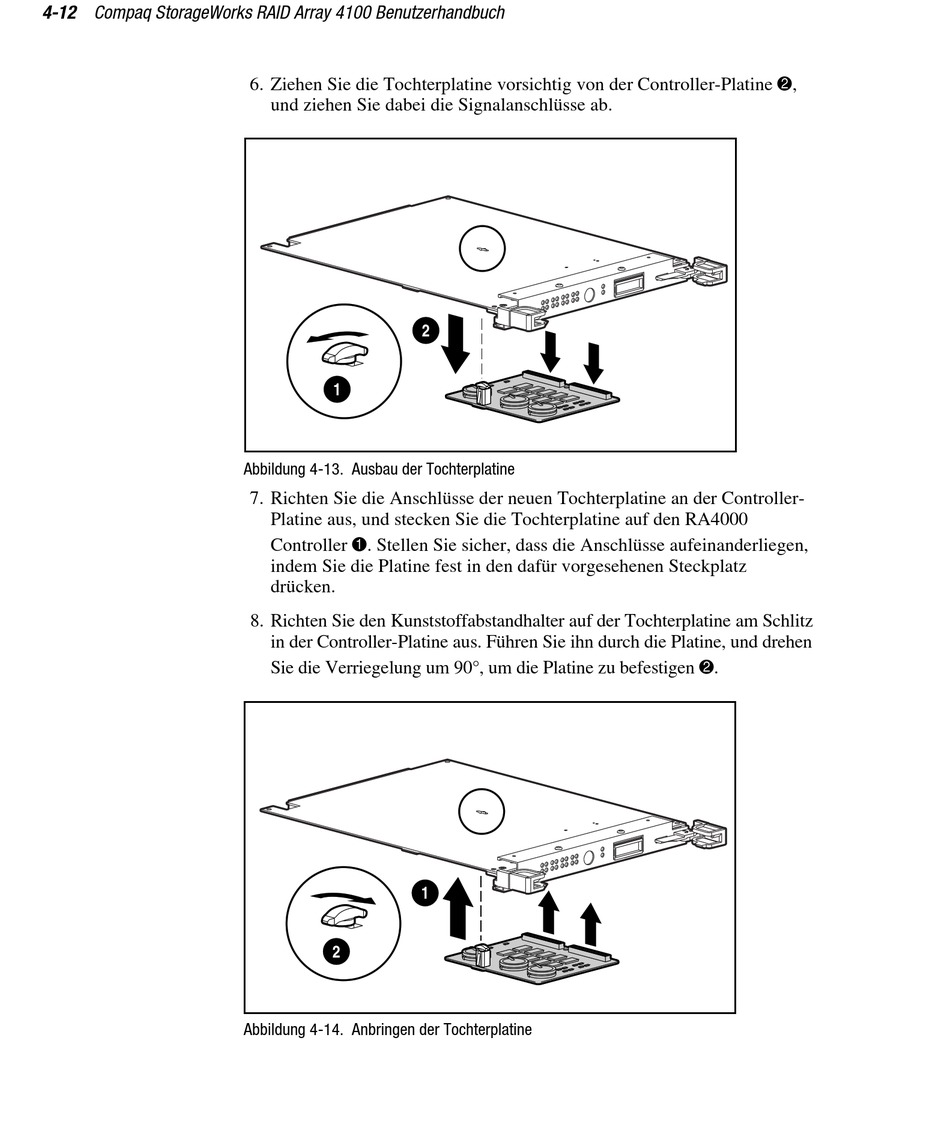

4-12 Compaq StorageWorks RAID Array 4100 Benutzerhandbuch
6. Ziehen Sie die Tochterplatine vorsichtig von der Controller-Platine 2,
und ziehen Sie dabei die Signalanschlüsse ab.
1
Abbildung 4-13. Ausbau der Tochterplatine
7. Richten Sie die Anschlüsse der neuen Tochterplatine an der Controller-
Platine aus, und stecken Sie die Tochterplatine auf den RA4000
Controller 1. Stellen Sie sicher, dass die Anschlüsse aufeinanderliegen,
indem Sie die Platine fest in den dafür vorgesehenen Steckplatz
drücken.
8. Richten Sie den Kunststoffabstandhalter auf der Tochterplatine am Schlitz
in der Controller-Platine aus. Führen Sie ihn durch die Platine, und drehen
Sie die Verriegelung um 90°, um die Platine zu befestigen 2.
2
Abbildung 4-14. Anbringen der Tochterplatine
2
1
