Austauschen des RA4000 Controllers ohne
redundanten RA4000 Controller
Wenn ein RA4000 Controller ausfällt:
1. Fahren Sie die Server, die das RA4100 verwenden, normal herunter.
2. Schalten Sie das RA4100 aus.
3. Ziehen Sie alle Netzkabel des RA4100 ab.
4. Ziehen Sie das Fibre Channel-Kabel ab 1, das an den GBIC im
ausgefallenen RA4000 Controller angeschlossen ist.
5. Drücken Sie die Klemmen an beiden Seiten des GBICs 2 zusammen,
und ziehen Sie dann den GBIC ab, indem Sie ihn gerade aus dem
RA4000 Controller 3 herausziehen.

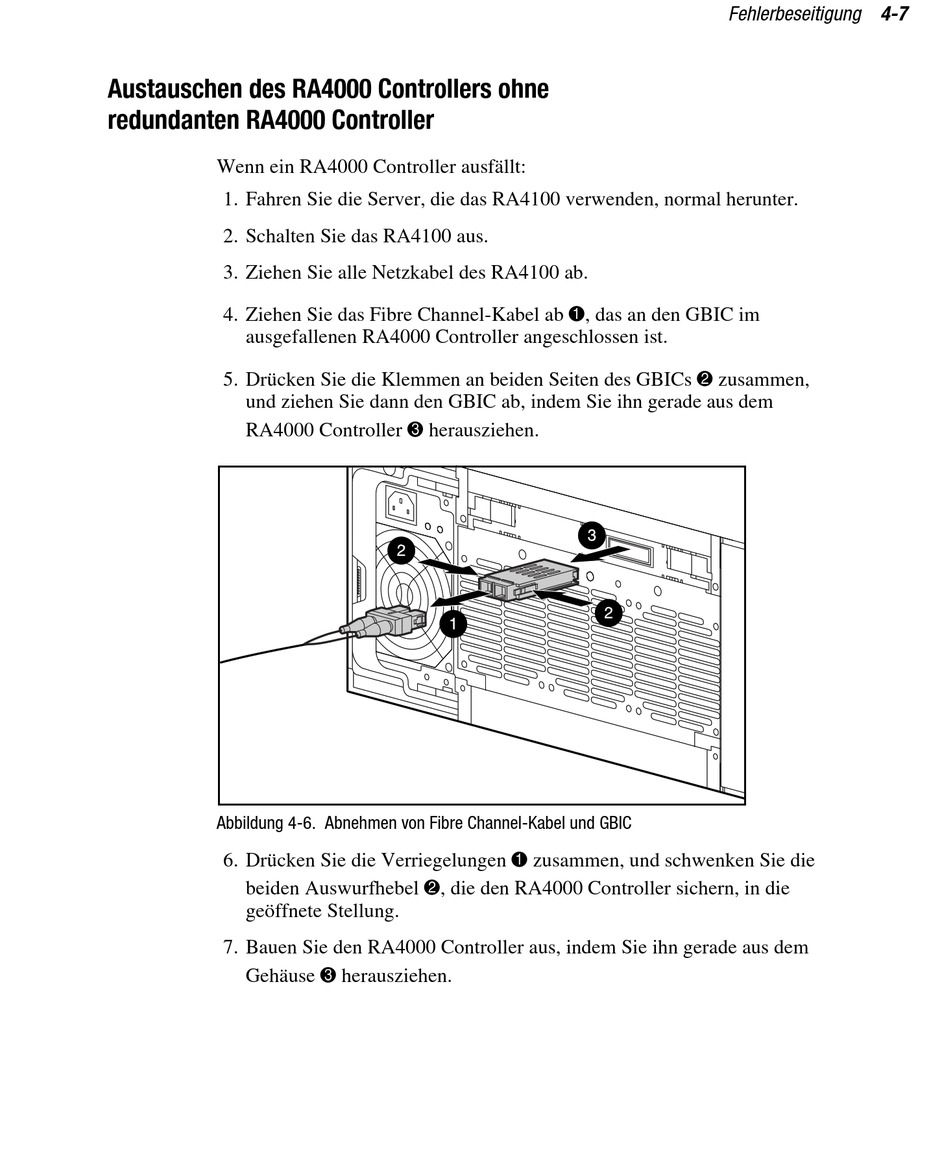

Abbildung 4-6. Abnehmen von Fibre Channel-Kabel und GBIC
6. Drücken Sie die Verriegelungen 1 zusammen, und schwenken Sie die
beiden Auswurfhebel 2, die den RA4000 Controller sichern, in die
geöffnete Stellung.
7. Bauen Sie den RA4000 Controller aus, indem Sie ihn gerade aus dem
Gehäuse 3 herausziehen.
Fehlerbeseitigung 4-7
