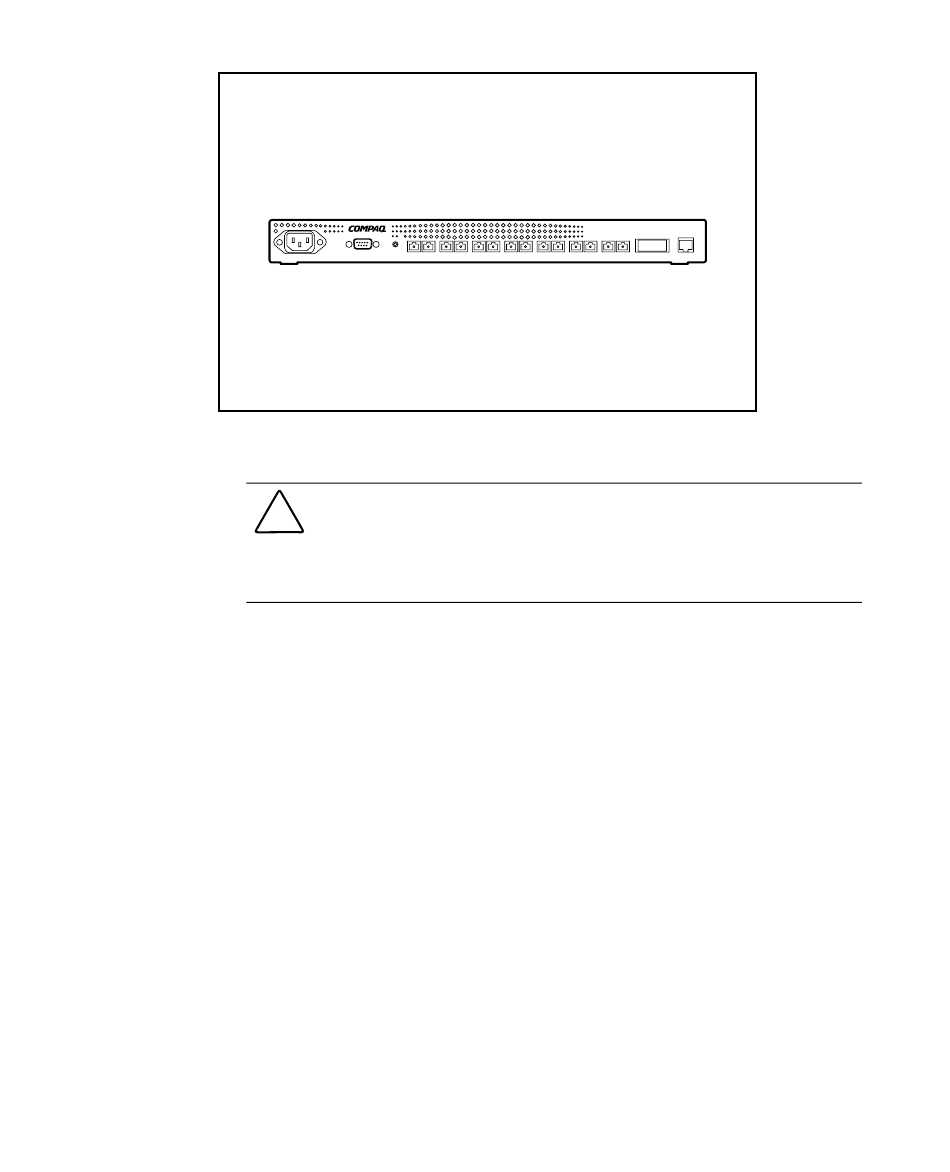

Abbildung 2-11. Position der Anschlussbuchsen am Fibre Channel SAN
Switch 8-EL (Rückansicht)
ACHTUNG: Sorgen Sie dafür, dass die Fibre Channel-Kabel durch Kabelbinder
oder andere Befestigungen gehalten werden, damit die Gewichtsbelastung an
den Fibre Channel-Anschlüssen möglichst gering ist. Dies ist erforderlich, um
einen Kabelbiegeradius von weniger als 8 cm am Anschluss bzw. entlang des
Kabels zu verhindern.
4. Schließen Sie die freien Enden der Fibre Channel-Kabel vom Speicher-
Subsystem und den Servern an die Fibre Channel-Anschlüsse auf der
Switch-Vorderseite an.
5. Schließen Sie ein serielles Kabel an den seriellen RS-232-Port des
Switch an.
6. Schließen Sie ein Netzkabel an den Netzanschluss vorne rechts am
Switch an. Schließen Sie bei redundanten Netzteilen das zweite
Netzkabel an die Netzanschlüsse vorne links am Switch an.
7. Schalten Sie den Netzschalter ein.
8. Leiten Sie eine Terminalsitzung von einem Host-Server zum Switch ein.
