LED-Anzeigen am RA4000 Controller

Bei normalem Betrieb verfügt der RA4000 Controller über 18 LEDs, die die
Aktivität oder eine Fehlfunktion anzeigen. Hierbei handelt es sich um die
Sende-LED 1, die Empfangs-LED 2 sowie 16 Status-LEDs, die mit den
Nummern 0-15 beschriftet sind. In Tabelle 4-1 sind Funktion und Zweck jeder
LED-Anzeige beschrieben.

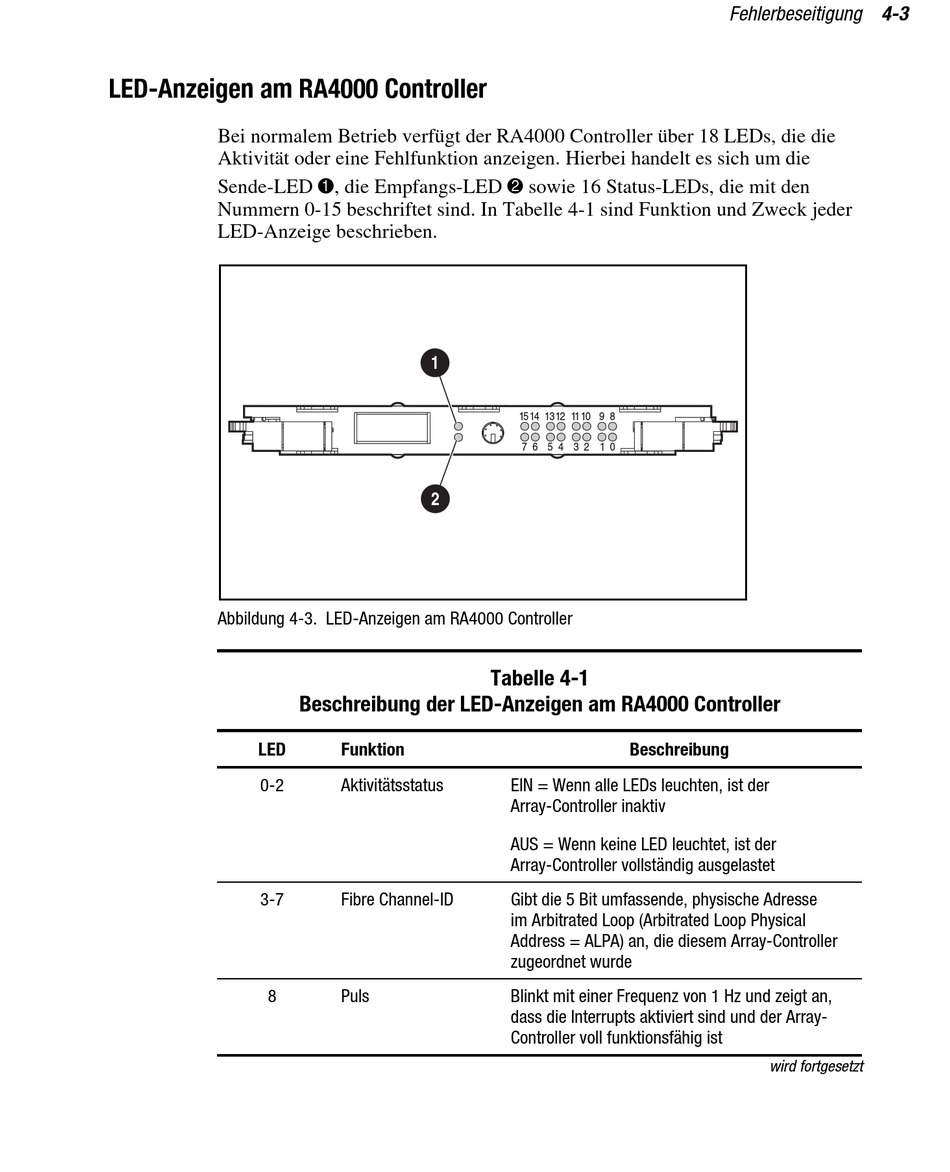

Abbildung 4-3. LED-Anzeigen am RA4000 Controller
LED
0-2
3-7
8
1
2
Beschreibung der LED-Anzeigen am RA4000 Controller
Funktion
Aktivitätsstatus
Fibre Channel-ID
Puls
1514 1312 1110 9 8
7 6 5 4 3 2 1 0
Tabelle 4-1
Beschreibung
EIN = Wenn alle LEDs leuchten, ist der
Array-Controller inaktiv
AUS = Wenn keine LED leuchtet, ist der
Array-Controller vollständig ausgelastet
Gibt die 5 Bit umfassende, physische Adresse
im Arbitrated Loop (Arbitrated Loop Physical
Address = ALPA) an, die diesem Array-Controller
zugeordnet wurde
Blinkt mit einer Frequenz von 1 Hz und zeigt an,
dass die Interrupts aktiviert sind und der Array-
Controller voll funktionsfähig ist
Fehlerbeseitigung 4-3
wird fortgesetzt
