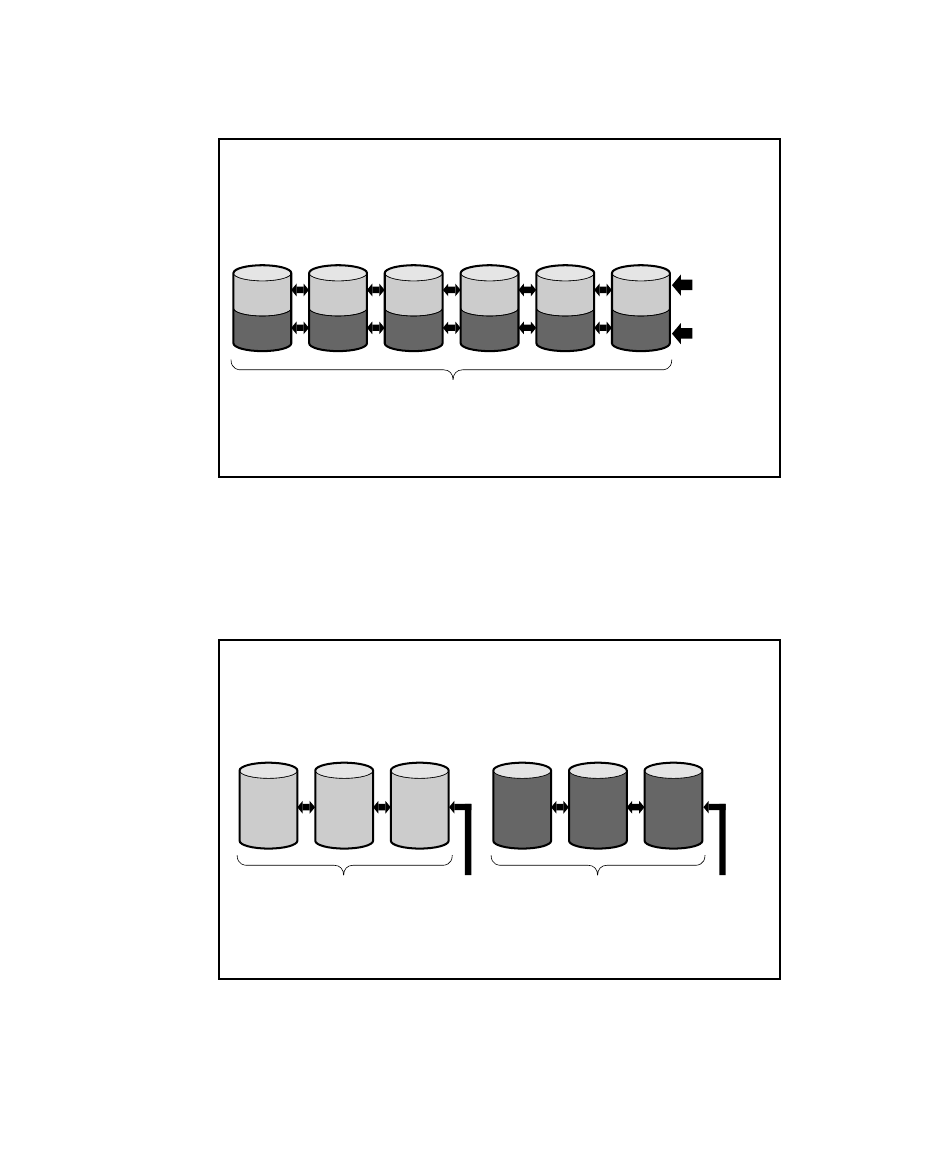

Abbildung E-3 zeigt ein größeres Array mit zwei logischen Laufwerken aus
sechs physischen Laufwerken.
Physische Laufwerke
Laufwerk Laufwerk Laufwerk
1 2
Daz-9-16.EPS
Abbildung E-3. Drive Array mit sechs physischen und zwei logischen
Laufwerken
Die gleichen physischen Laufwerke können auch wie in Abbildung E-4
dargestellt in getrennten Arrays angeordnet werden. Derselbe Controller
kann beide Arrays steuern.
Physische Laufwerke
Laufwerk Laufwerk Laufwerk
1 2
Drive Array 1
Daz-9-17.EPS
Abbildung E-4. Zwei Drive Arrays mit sechs physischen Laufwerken
Laufwerk Laufwerk
3 4 5
Drive Array
Laufwerk Laufwerk
3 4
Logisches Drive Array 2
Laufwerk 1
Laufwerk
6
Logisches
Laufwerk 1
Logisches
Laufwerk 2
Laufwerk
5 6
Logisches
Laufwerk 2
