Die untere Reihe gelber LEDs zeigt an, ob ein bestimmter Port des Storage
Hub im Bypass-Modus ist. Ist ein GBIC korrekt installiert und ist der Port
nicht im Bypass-Modus (im normalen Betriebszustand), leuchtet die LED
nicht auf.

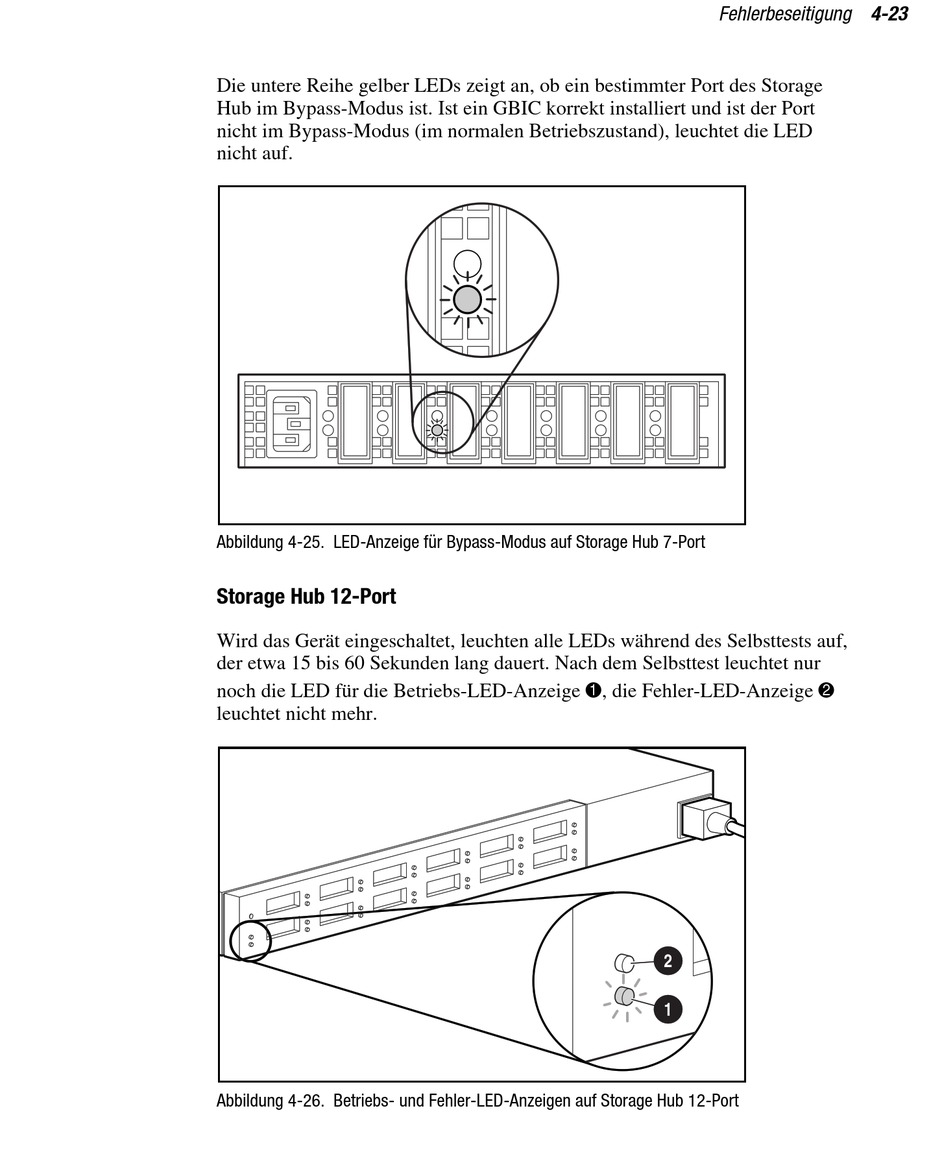

Abbildung 4-25. LED-Anzeige für Bypass-Modus auf Storage Hub 7-Port
Storage Hub 12-Port
Wird das Gerät eingeschaltet, leuchten alle LEDs während des Selbsttests auf,
der etwa 15 bis 60 Sekunden lang dauert. Nach dem Selbsttest leuchtet nur
noch die LED für die Betriebs-LED-Anzeige 1, die Fehler-LED-Anzeige 2
leuchtet nicht mehr.
Abbildung 4-26. Betriebs- und Fehler-LED-Anzeigen auf Storage Hub 12-Port
