Schritt 1: Auswählen Eines Controllers Für Das Array - Compaq Storageworks Raid Array 4100 Benutzerhandbuch

Beispiel für das Erstellen eines neuen Arrays
Gehen Sie in diesem Beispiel von den folgenden Voraussetzungen aus:
I
Vier Laufwerke mit 4,3 GB und zwei Laufwerke mit 9,1 GB, die an den
RA4000 Controller angeschlossen sind.
I
Es werden zwei Arrays verwendet. Array A besteht aus drei 4,3-GB-
Laufwerken; das vierte 4,3-GB-Laufwerk wird als Ersatzlaufwerk
verwendet. Array B besteht aus zwei Laufwerken mit 9,1 GB.
I
Alle logischen Laufwerke in Array A werden mit der
Fehlertoleranzmethode RAID 5, Distributed Data Guarding,
konfiguriert. Die Fehlertoleranzmethode für alle logischen Laufwerke in
Array B ist RAID 1, „Laufwerksspiegelung".
Schritt 1: Auswählen eines Controllers
für das Array
1. Wählen Sie im Konfigurationsbildschirm des Array Configuration
Utility das Feld Controller Selection (Controller-Auswahl). Sie können
auch Controller/Select... (Controller/Auswählen) aus der Menüleiste
wählen.
2. Wählen Sie einen der aufgelisteten Controller.

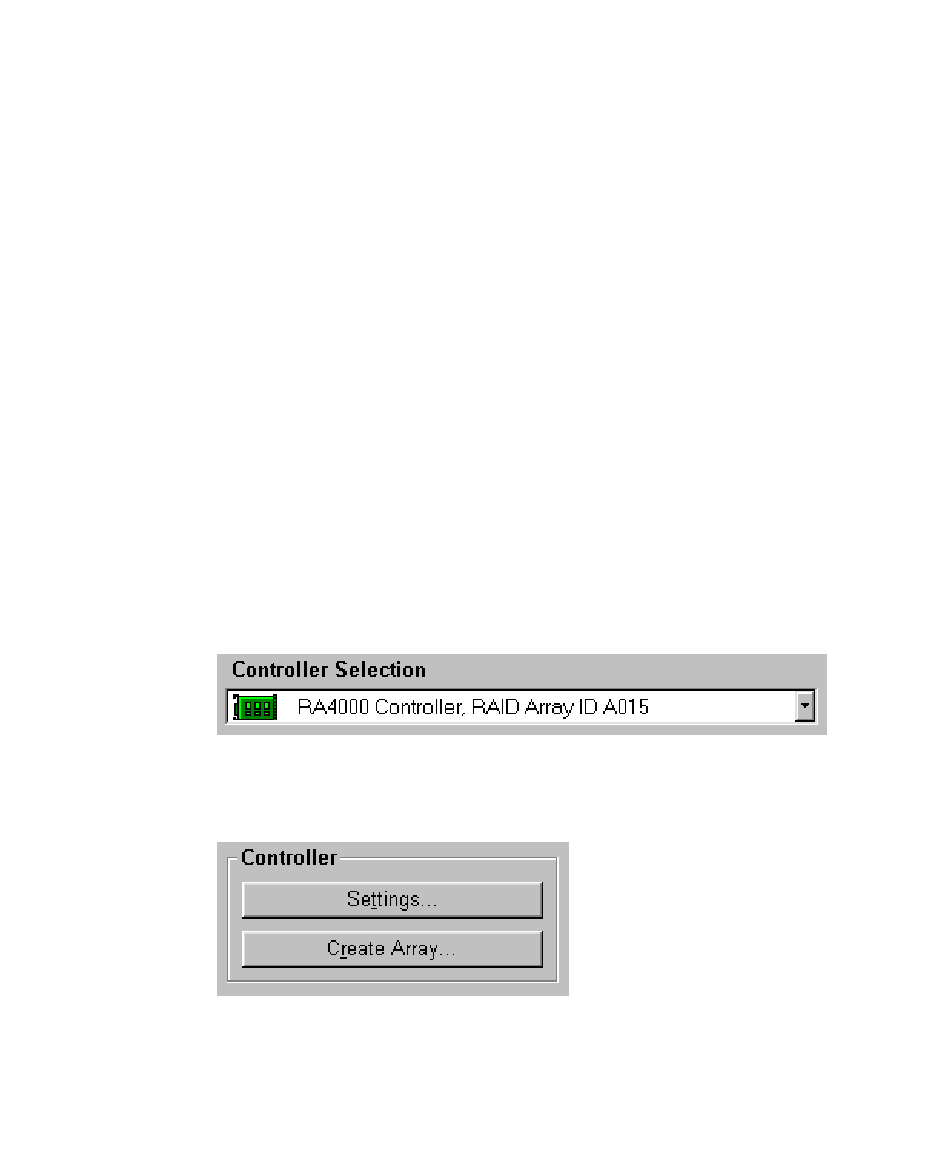

Abbildung 5-1. Controller-Auswahlliste
3. Klicken Sie auf die in der folgenden Abbildung dargestellte Schaltfläche
Settings (Einstellungen) im Feld Controller.
Abbildung 5-2. Schaltflächen im Feld Controller
Der Bildschirm Controller Settings (Controller-Einstellungen) wird angezeigt
(siehe Abbildung 5-3).
Ausführen des Array Configuration Utility 5-7
