LED-Anzeigen auf Fibre Channel SAN Switch 8

Die LED-Anzeigen auf der Vorderseite zeigen den Status jedes Fibre Channel-
Ports an. Tabelle 4-2 enthält Beschreibungen der Statusanzeigen für die Ports.

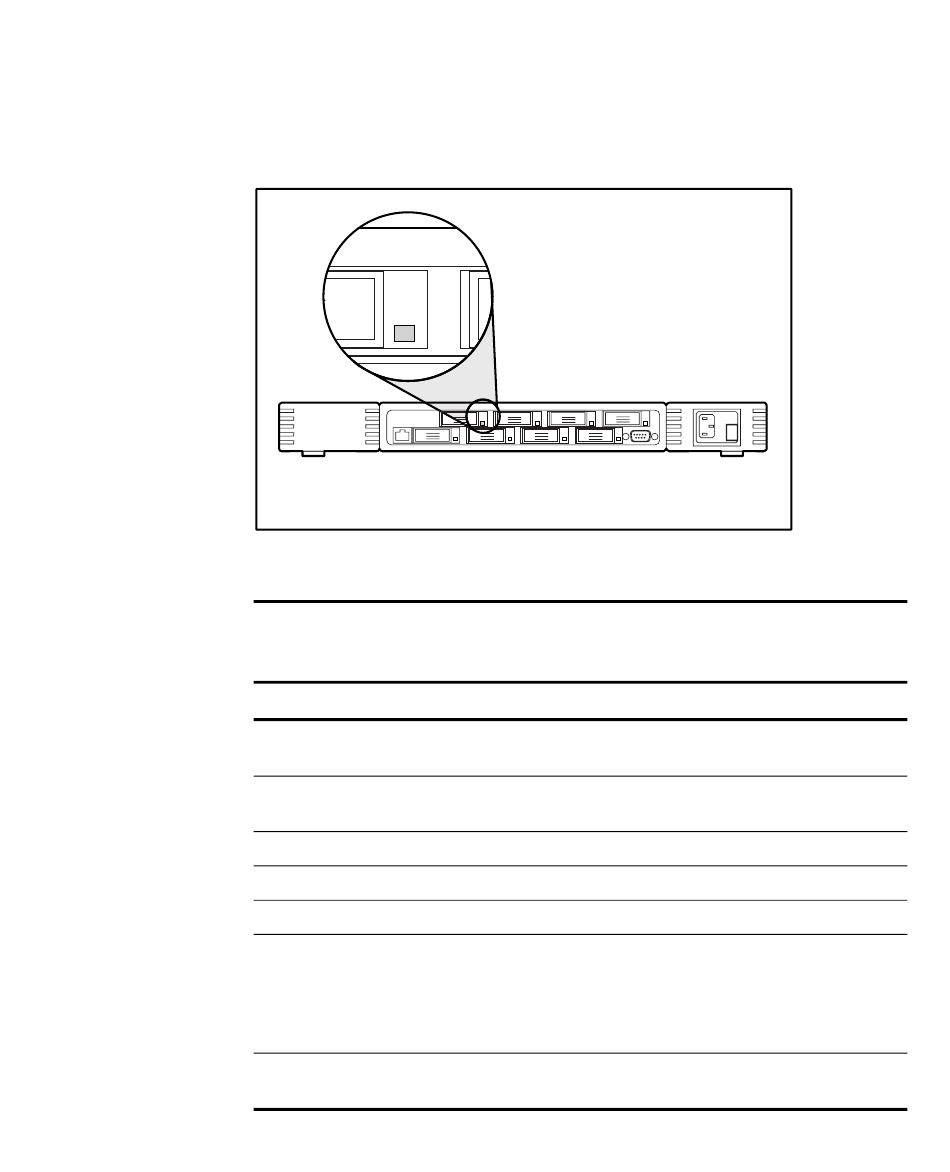

Abbildung 4-31. LED-Anzeige für installierten GBIC auf dem Fibre Channel
SAN Switch 8
Anzeigen
Leuchtet nicht
Gelb (konstant)
Gelb (blinkt langsam)
Gelb (blinkt schnell)
Grün (konstant)
Grün (blinkt langsam)
Grün (blinkt schnell)
Tabelle 4-2
Port-Statusanzeigen
Beschreibung
Kein Licht- bzw. Signalträger (kein GBIC-Modul oder
Kabel installiert) für Medienschnittstellenanzeigen
Empfang des Licht- oder Signalträgers, jedoch noch
nicht online
Deaktiviert; blinkt alle zwei Sekunden
Port-Fehler; blinkt jede halbe Sekunde
Online (per Kabel mit dem Gerät verbunden)
Online, es kann jedoch keine ordnungsgemäße
Verbindung hergestellt werden (Loopback-Kabel nicht
installiert, Struktur segmentiert oder Switch mit nicht
kompatiblem Switch verbunden); blinkt alle zwei
Sekunden.
Internes Loopback (Diagnose); blinkt jede halbe
Sekunde
wird fortgesetzt
