12. Befestigen Sie die Träger mit den beiden dafür vorgesehenen Schrauben
an den rückwärtigen Montageschienen. Ziehen Sie die Schrauben fest.

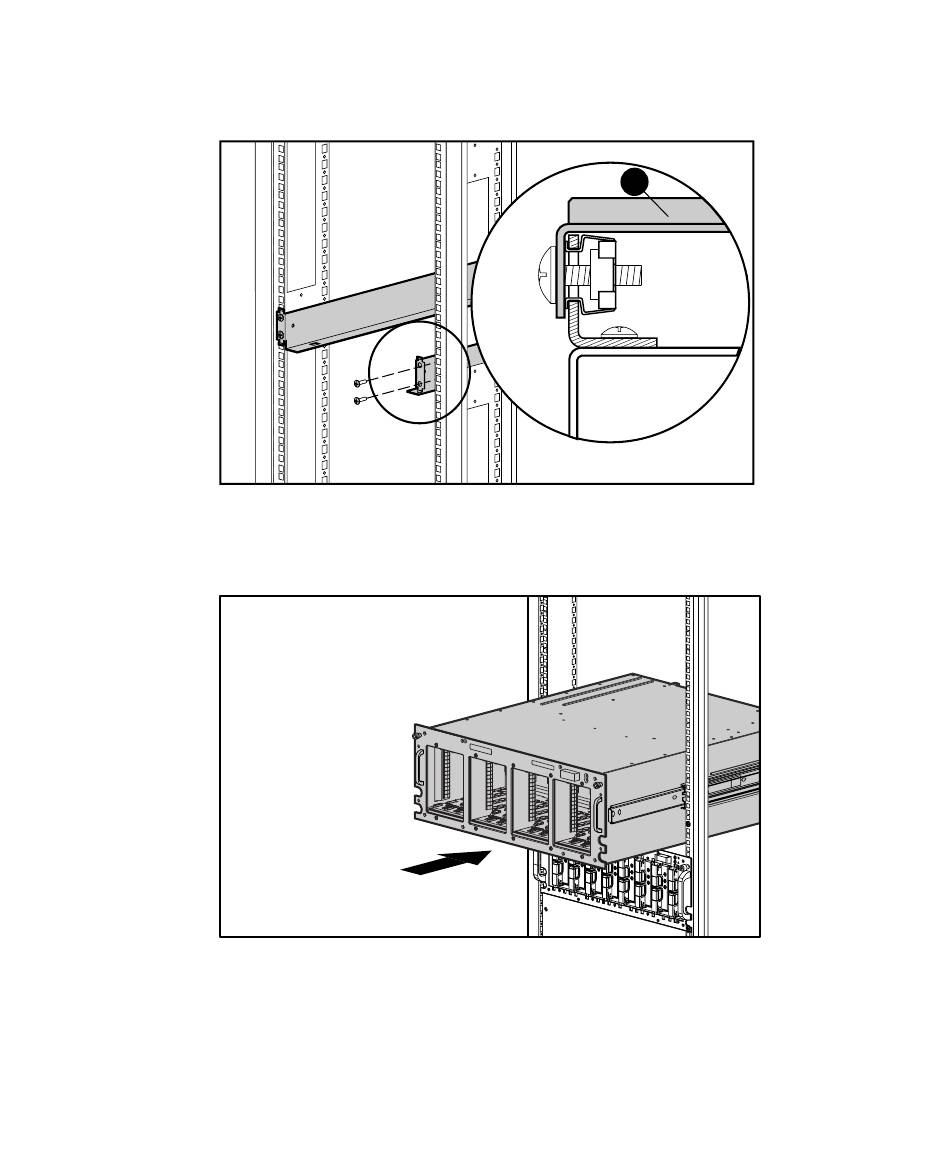

Abbildung 2-5. Befestigen der Träger an den rückseitigen Montageschienen
13. Setzen Sie das RA4100 auf die Montageschienen und schieben Sie es
ganz in das Rack hinein.
TROJ038.EPS
Abbildung 2-6. Einsetzen des RA4100 in das Rack.
14. Befestigen Sie das RA4100 mit den beiden Rändelschrauben an den
Ecken der Frontabdeckung.
Installation 2-13
1
TROJ035.eps
